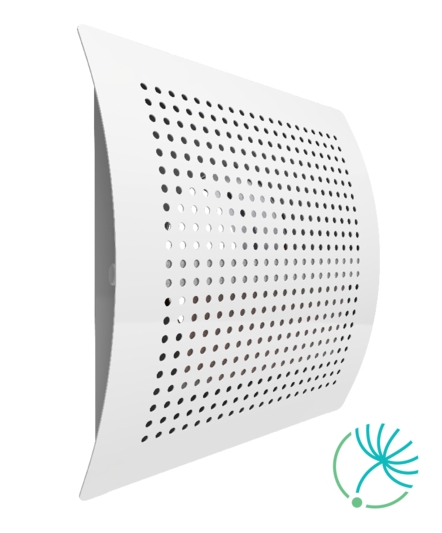

Systemair BOR-S 125 stěnový difuzor

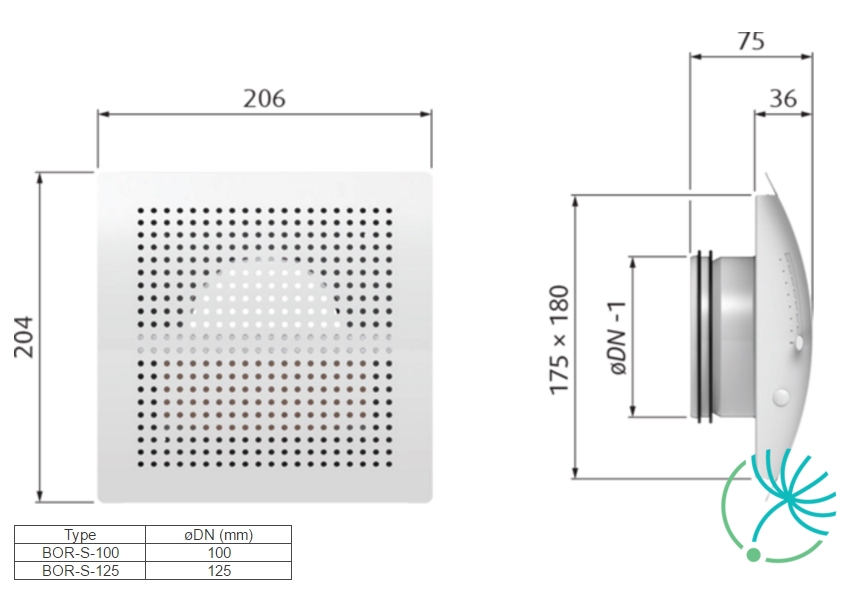

TST-160 je kruhový, stropní, přívodní difuzor s nastavitelnou štěrbinou.

Skládá se ze 2 dílů, z nichž čelní disk lze nastavit do různých poloh, čímž se dosáhne požadovaný dosah proudění vzduchu. Čelní disk je hlukově izolován. Difuzor obsahuje stínítko z polyuretanové pěny, které slouží ke změně obrazu proudění (180 °).

Difuzor TST slouží i pro distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu vzduchu ΔT = 10K

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL9003 (lesk 30%).

Montáž
TST se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.

TFF je kruhový přívodní ventil určený pro montáž do podhledu. Skládá se ze sacího ústí a z nastavitelného středového disku izolovaného materiálem tlumícím hluk.

Ventily TFF jsou vyrobeny z pozinkovaného ocelového plechu s nátěrem RAL9003.

Díky svým technickým vlastnostem mají široké možnosti využití. Dosah a pokles tlaku je možné regulovat otáčením středového disku.

Difuzor TFF je vhodný i na distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu ochlazovaného vzduchu ΔT = 10 K.

TFF se pomocí pružin snadno připevní buď do upevňovacího montážního rámu RFU nebo přímo do potrubí.

CAP-C-200 je stropní, přívodní/odvodní, tryskový difuzor určený pro viditelnou montáž. Má zabudovaný hlukově izolovaný přetlakový box (boční napojení). Každá tryska se dá samostatně nastavit do libovolného úhlu (360 °). Difuzor je vhodný do místnosti bez podhledu.

Difuzor CAP-C se skládá z čelního panelu s tryskami a z hlukově izolovaného přetlakového boxu, který má klapku a napájecí přírubu s gumovým těsněním. Šířka boční štěrbiny se dá nastavit v rozsahu 0-20 mm, čímž lze zvýšit průtok vzduchu. Tím, že se dá každá tryska samostatně natočit pod jakýmkoli úhlem, je možné vytvářet libovolný obraz proudění vzduchu, aniž se zvýšila hlučnost, klesl tlak nebo se změnil průtok vzduchu.

CAP-C distribuuje chladný nebo ohřívaný vzduch bez toho, aby způsoboval průvan (VAV). Maximální teplotní rozdíl ochlazovaného vzduchu u přívodu ΔT=12K.

Materiál difuzoru a přetlakové komory je pozinkovaný ocelový plech bílé barvy RAL 9003. Trysky jsou z recyklovaného ABS.

Montáž
Montáž se provádí zavěšením nebo upevněním přímo na strop.

EFF je odvodní ventil pro instalaci na strop nebo na stěnu. Pomocí kontramatice lze zafixovat nastavitelný středový kužel, pomocí kterého se dá upravovat tlak proudícího vzduchu a tím i objemový průtok vzduchu.

Ventil je vyroben z pozinkovaného ocelového plechu. Standardní odstín je bílý RAL9003. Velikost EFF 160 lze použít i pro napojení do potrubí ø150.

Ventil je možné montovat pomocí montážního rámečku RFU/RFP nebo přímo do spiro potrubí.

IGK je sací mřížka, z pozinkovaného ocelového plechu ve tvaru čtverce, která slouží pro přívod nebo odvod vzduchu pro vnější montáž.

Mřížka má kruhové napojení, které obsahuje gumové těsnění a také ochrannou síťku proti hmyzu.

TSR-160 je kruhový, stropní difuzor, který má zabudovanou hlukově izolovanou přetlakovou komoru. Obsahuje i nastavitelnou čelní desku, jejíž štěrbinu lze nastavit na 10-30 mm pro zvýšení dosahu proudu 0,2. Díky této možnosti lze vytvořit požadovaný obraz proudění vzduchu podle aktuální stavební dispozice nebo dle požadavků klienta.

Je možné jej použít i pro odvod vzduchu a je určen pro viditelnou montáž.

Difuzor TSR se skládá, z nastavitelného čelního panelu a z hlukově izolované přetlakové komory, která má gumové těsnění a regulační klapku. Čelní panel je z pohltivého materiálu tlumící zvuk. Štěrbina je nastavitelná v rozsahu 10, 20, a 30 mm. Přetlaková komora obsahuje přípojky pro měření tlaku.

Difuzor TSR slouží k distribuci podchladného vzduchu s maximálním teplotním rozdílem dT = 12 K.

Materiál čelního panelu i přetlakové komory je pozinkovaný ocelový plech bílé barvy RAL 9003 (lesk 30%).

Montáž
TSR se může montovat přímo na strop nebo zavěsit. Při montáži na strop se odstraní čelní panel a přetlaková komora se přichytí pomocí šroubů přímo do stropu. V případě montáže zavěšením se přetlaková komora připevní pomocí montážních tyčí, resp. konzol.

CAP-C-125 je stropní, přívodní/odvodní, tryskový difuzor určený pro viditelnou montáž. Má zabudovaný hlukově izolovaný přetlakový box (boční napojení). Každá tryska se dá samostatně nastavit do libovolného úhlu (360 °). Difuzor je vhodný do místnosti bez podhledu.

Difuzor CAP-C se skládá z čelního panelu s tryskami a z hlukově izolovaného přetlakového boxu, který má klapku a napájecí přírubu s gumovým těsněním. Šířka boční štěrbiny se dá nastavit v rozsahu 0-20 mm, čímž lze zvýšit průtok vzduchu. Tím, že se dá každá tryska samostatně natočit pod jakýmkoli úhlem, je možné vytvářet libovolný obraz proudění vzduchu, aniž se zvýšila hlučnost, klesl tlak nebo se změnil průtok vzduchu.

CAP-C distribuuje chladný nebo ohřívaný vzduch bez toho, aby způsoboval průvan (VAV). Maximální teplotní rozdíl ochlazovaného vzduchu u přívodu ΔT=12K.

Materiál difuzoru a přetlakové komory je pozinkovaný ocelový plech bílé barvy RAL 9003. Trysky jsou z recyklovaného ABS.

Montáž
Montáž se provádí zavěšením nebo upevněním přímo na strop.

Kruhový přívodní ventil TFFC RAL9003 s nastavitelným středovým kuželem s možností fixace polohy pomocí kontramatice. Je možné plynule nastavit celkový tlak a tím i průtok vzduchu.

Součástí balení ventilů TFFC je i montážní rámeček.

Doporučuje se používat je pouze pro přívod vzduchu.

CAP-C-100 je stropní, přívodní/odvodní, tryskový difuzor určený pro viditelnou montáž. Má zabudovaný hlukově izolovaný přetlakový box (boční napojení). Každá tryska se dá samostatně nastavit do libovolného úhlu (360 °). Difuzor je vhodný do místnosti bez podhledu.

Difuzor CAP-C se skládá z čelního panelu s tryskami a z hlukově izolovaného přetlakového boxu, který má klapku a napájecí přírubu s gumovým těsněním. Šířka boční štěrbiny se dá nastavit v rozsahu 0-20 mm, čímž lze zvýšit průtok vzduchu. Tím, že se dá každá tryska samostatně natočit pod jakýmkoli úhlem, je možné vytvářet libovolný obraz proudění vzduchu, aniž se zvýšila hlučnost, klesl tlak nebo se změnil průtok vzduchu.

CAP-C distribuuje chladný nebo ohřívaný vzduch bez toho, aby způsoboval průvan (VAV). Maximální teplotní rozdíl ochlazovaného vzduchu u přívodu ΔT=12K.

Materiál difuzoru a přetlakové komory je pozinkovaný ocelový plech bílé barvy RAL 9003. Trysky jsou z recyklovaného ABS.

Montáž
Montáž se provádí zavěšením nebo upevněním přímo na strop.

TSR-125 je kruhový, stropní difuzor, který má zabudovanou hlukově izolovanou přetlakovou komoru. Obsahuje i nastavitelnou čelní desku, jejíž štěrbinu lze nastavit na 10-30 mm pro zvýšení dosahu proudu 0,2. Díky této možnosti lze vytvořit požadovaný obraz proudění vzduchu podle aktuální stavební dispozice nebo dle požadavků klienta.

Je možné jej použít i pro odvod vzduchu a je určen pro viditelnou montáž.

Difuzor TSR se skládá, z nastavitelného čelního panelu a z hlukově izolované přetlakové komory, která má gumové těsnění a regulační klapku. Čelní panel je z pohltivého materiálu tlumící zvuk. Štěrbina je nastavitelná v rozsahu 10, 20, a 30 mm. Přetlaková komora obsahuje přípojky pro měření tlaku.

Difuzor TSR slouží k distribuci podchladného vzduchu s maximálním teplotním rozdílem dT = 12 K.

Materiál čelního panelu i přetlakové komory je pozinkovaný ocelový plech bílé barvy RAL 9003 (lesk 30%).

Montáž
TSR se může montovat přímo na strop nebo zavěsit. Při montáži na strop se odstraní čelní panel a přetlaková komora se přichytí pomocí šroubů přímo do stropu. V případě montáže zavěšením se přetlaková komora připevní pomocí montážních tyčí, resp. konzol.

EFF je odvodní ventil pro instalaci na strop nebo na stěnu. Pomocí kontramatice lze zafixovat nastavitelný středový kužel, pomocí kterého se dá upravovat tlak proudícího vzduchu a tím i objemový průtok vzduchu.

Ventil je vyroben z pozinkovaného ocelového plechu. Standardní odstín je bílý RAL9003. Velikost EFF 160 lze použít i pro napojení do potrubí ø150.

Ventil je možné montovat pomocí montážního rámečku RFU/RFP nebo přímo do spiro potrubí.

TSK-160 je kruhový, stropní difuzor s nastavitelnou štěrbinou a perforovaným čelním panelem. Je možné jej použít i pro odvod vzduchu.

Difuzor se skládá ze 2 dílů, které se dají nastavit do různých poloh, čímž se docílí požadovaný dosah proudění. Difuzor je možné použít i na distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu ochlazovaného vzduchu ΔT = 10 K.

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL 9003 (lesk 30%).

Montáž
TSK se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.
