Systemair EFF 080 SW ventil

KONIKA 160 je samostatný kruhový, stropní difuzor, který je vyroben z pozinkovaného ocelového plechu a slouží pro přívod nebo odvod vzduchu. Difuzor je bílé barvy RAL 9003 . Je vhodnou volbou do administrativních či obchodních prostor.

K dostání ve velikostech ø160, ø200, ø250 a ø315 mm.

Součástí dodaného difuzoru je i konzola pro uchycení do kruhového potrubí Konika Bar. Difuzor se doporučuje montovat spolu s přetlakovou komorou THOR, která slouží k nastavení přesného průtoku vzduchu. Je určen pro stropní montáž. Dá se uchytit přímo na potrubí (ø160-315).

Difuzér distribuuje chladný nebo ohřívaný vzduch. Rozdíl teplot přiváděného a interiérového vzduchu může být díky vysoké indukcí ΔT=12K.

Montáž
Pro správnou funkci je třeba zabudovat před přetlakovou komoru THOR úsek rovného potrubí délky 4násobku jeho průměru a mezi komoru a difuzor rovné potrubí délky 1násobku průměru potrubí. Konika se upevňuje na kruhové potrubí pomocí montážního nástavce Konika Bar, který se nejprve uchytí do potrubí a nakonec se nasadí samotný difuzor a upevní se šroubem.

TSR-200 je kruhový, stropní difuzor, který má zabudovanou hlukově izolovanou přetlakovou komoru. Obsahuje i nastavitelnou čelní desku, jejíž štěrbinu lze nastavit na 10-30 mm pro zvýšení dosahu proudu 0,2. Díky této možnosti lze vytvořit požadovaný obraz proudění vzduchu podle aktuální stavební dispozice nebo dle požadavků klienta.

Je možné jej použít i pro odvod vzduchu a je určen pro viditelnou montáž.

Difuzor TSR se skládá, z nastavitelného čelního panelu a z hlukově izolované přetlakové komory, která má gumové těsnění a regulační klapku. Čelní panel je z pohltivého materiálu tlumící zvuk. Štěrbina je nastavitelná v rozsahu 10, 20, a 30 mm. Přetlaková komora obsahuje přípojky pro měření tlaku.

Difuzor TSR slouží k distribuci podchladného vzduchu s maximálním teplotním rozdílem dT = 12 K.

Materiál čelního panelu i přetlakové komory je pozinkovaný ocelový plech bílé barvy RAL 9003 (lesk 30%).

Montáž
TSR se může montovat přímo na strop nebo zavěsit. Při montáži na strop se odstraní čelní panel a přetlaková komora se přichytí pomocí šroubů přímo do stropu. V případě montáže zavěšením se přetlaková komora připevní pomocí montážních tyčí, resp. konzol.

EFFC je odvodní ventil pro instalaci na strop nebo na stěnu. Pomocí kontramatice lze zafixovat nastavitelný středový kužel, pomocí kterého se dá upravovat tlak proudícího vzduchu a tím i objemový průtok vzduchu.

Ventil je vyroben z pozinkovaného ocelového plechu. Standardní odstín je bílý RAL9003. Velikost EFFC 160 lze použít i pro napojení do potrubí ø150.

Součástí dodávky ventilu EFFC je i montážní rámeček.

TST-315 je kruhový, stropní, přívodní difuzor s nastavitelnou štěrbinou.

Skládá se ze 2 dílů, z nichž čelní disk lze nastavit do různých poloh, čímž se dosáhne požadovaný dosah proudění vzduchu. Čelní disk je hlukově izolován. Difuzor obsahuje stínítko z polyuretanové pěny, které slouží ke změně obrazu proudění (180 °).

Difuzor TST slouží i pro distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu vzduchu ΔT = 10K

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL9003 (lesk 30%).

Montáž
TST se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.

TSK-160 je kruhový, stropní difuzor s nastavitelnou štěrbinou a perforovaným čelním panelem. Je možné jej použít i pro odvod vzduchu.

Difuzor se skládá ze 2 dílů, které se dají nastavit do různých poloh, čímž se docílí požadovaný dosah proudění. Difuzor je možné použít i na distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu ochlazovaného vzduchu ΔT = 10 K.

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL 9003 (lesk 30%).

Montáž
TSK se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.

Stěnový difuzor BOR-R je vyroben z pozinkovaného ocelového plechu s povrchovou úpravou práškovým nátěrem v bílé barvě (RAL 9003, lesk 30). Uvnitř těla difuzoru je umístěn plochý posuvný mechanismus (9 regulačních pozic) pro nastavení průtoku vzduchu.

Díky svému nadčasovému designu je vhodný nejen pro rezidenční projekty, ale i do kanceláří, hotelů apod. Difuzor zajišťuje přívod čerstvého vzduchu bez vzniku zbytečného hluku a nepříjemného průvanu. Vzduch proudící z difuzoru vytvoří tzv. coanda efekt. Ten zabrání odklonění proudu vzduchu od stropu do zóny pobytu před dosažením přijatelné teploty. Max. teplotní rozdíl ΔT je 10K. Pro dosažení coanda efektu nesmí vzdálenost BOR-R od stropu přesáhnout délku 30 cm.

BOR-R je vhodný i pro systémy s variabilním průtokem vzduchu (VAV), protože obraz proudění je zachován v celém rozsahu proudění. Zároveň je možné použít jej na přívod i odvod vzduchu.

Difuzor je vybaven posuvným mechanismem pro nastavení průtoku vzduchu. Mechanismus se ovládá z vnější strany pomocí úchytu pohybujícího se v drážce umístěné na těle difuzoru. Také je na hraně umístěn otvor pro snímání tlakové ztráty. Při znalosti K-faktoru a Δpd je pak možné vypočítat přesný průtok vzduchu přes difuzor.

Instaluje se přímo do kruhového potrubí a má hrdlo s gumovým těsněním. Na těle difuzoru jsou připraveny 4 otvory, které slouží k uchycení ke stěně pomocí šroubů. Pro správnou fixaci do zdi je třeba demontovat čelní desku jednoduchým potáhnutím směrem ven. Musí být namontovaný tak, aby konzola posuvného mechanismu byla v horizontální poloze. Úchyt posuvného mechanismu by měl směřovat směrem nahoru, aby po dokončení instalace zůstal ukrytý za čelní deskou.

EFFC je odvodní ventil pro instalaci na strop nebo na stěnu. Pomocí kontramatice lze zafixovat nastavitelný středový kužel, pomocí kterého se dá upravovat tlak proudícího vzduchu a tím i objemový průtok vzduchu.

Ventil je vyroben z pozinkovaného ocelového plechu. Standardní odstín je bílý RAL9003. Velikost EFFC 160 lze použít i pro napojení do potrubí ø150.

Součástí dodávky ventilu EFFC je i montážní rámeček.

TST-200 je kruhový, stropní, přívodní difuzor s nastavitelnou štěrbinou.

Skládá se ze 2 dílů, z nichž čelní disk lze nastavit do různých poloh, čímž se dosáhne požadovaný dosah proudění vzduchu. Čelní disk je hlukově izolován. Difuzor obsahuje stínítko z polyuretanové pěny, které slouží ke změně obrazu proudění (180 °).

Difuzor TST slouží i pro distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu vzduchu ΔT = 10K

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL9003 (lesk 30%).

Montáž
TST se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.

CAP-C-160 je stropní, přívodní/odvodní, tryskový difuzor určený pro viditelnou montáž. Má zabudovaný hlukově izolovaný přetlakový box (boční napojení). Každá tryska se dá samostatně nastavit do libovolného úhlu (360 °). Difuzor je vhodný do místnosti bez podhledu.

Difuzor CAP-C se skládá z čelního panelu s tryskami a z hlukově izolovaného přetlakového boxu, který má klapku a napájecí přírubu s gumovým těsněním. Šířka boční štěrbiny se dá nastavit v rozsahu 0-20 mm, čímž lze zvýšit průtok vzduchu. Tím, že se dá každá tryska samostatně natočit pod jakýmkoli úhlem, je možné vytvářet libovolný obraz proudění vzduchu, aniž se zvýšila hlučnost, klesl tlak nebo se změnil průtok vzduchu.

CAP-C distribuuje chladný nebo ohřívaný vzduch bez toho, aby způsoboval průvan (VAV). Maximální teplotní rozdíl ochlazovaného vzduchu u přívodu ΔT=12K.

Materiál difuzoru a přetlakové komory je pozinkovaný ocelový plech bílé barvy RAL 9003. Trysky jsou z recyklovaného ABS.

Montáž
Montáž se provádí zavěšením nebo upevněním přímo na strop.

TSK-125 je kruhový, stropní difuzor s nastavitelnou štěrbinou a perforovaným čelním panelem. Je možné jej použít i pro odvod vzduchu.

Difuzor se skládá ze 2 dílů, které se dají nastavit do různých poloh, čímž se docílí požadovaný dosah proudění. Difuzor je možné použít i na distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu ochlazovaného vzduchu ΔT = 10 K.

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL 9003 (lesk 30%).

Montáž
TSK se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.

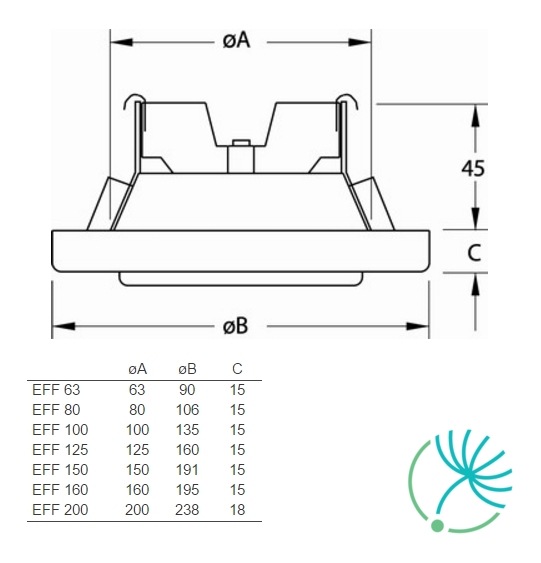

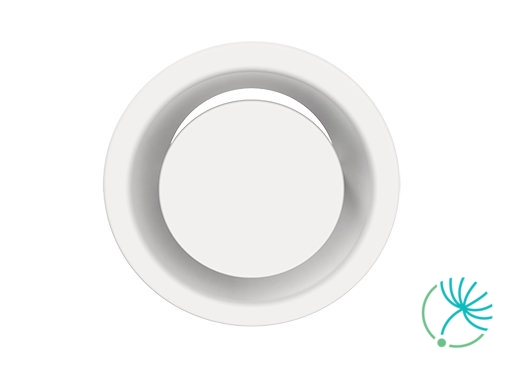

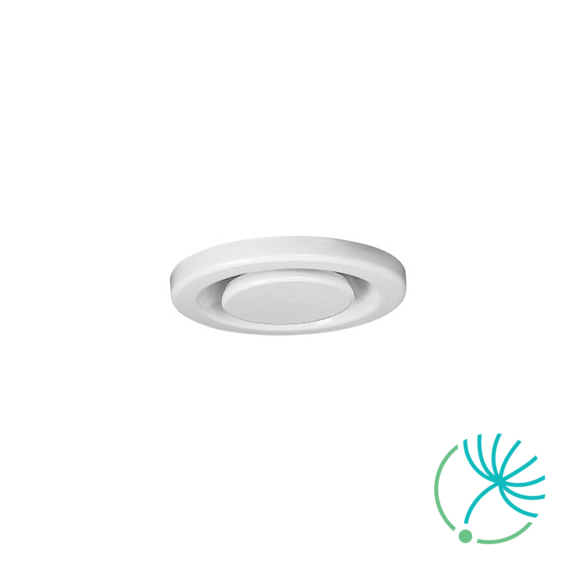

EFF je odvodní ventil pro instalaci na strop nebo na stěnu. Pomocí kontramatice lze zafixovat nastavitelný středový kužel, pomocí kterého se dá upravovat tlak proudícího vzduchu a tím i objemový průtok vzduchu.

Ventil je vyroben z pozinkovaného ocelového plechu. Standardní odstín je bílý RAL9003. Velikost EFF 160 lze použít i pro napojení do potrubí ø150.

Ventil je možné montovat pomocí montážního rámečku RFU/RFP nebo přímo do spiro potrubí.

EFFC je odvodní ventil pro instalaci na strop nebo na stěnu. Pomocí kontramatice lze zafixovat nastavitelný středový kužel, pomocí kterého se dá upravovat tlak proudícího vzduchu a tím i objemový průtok vzduchu.

Ventil je vyroben z pozinkovaného ocelového plechu. Standardní odstín je bílý RAL9003. Velikost EFFC 160 lze použít i pro napojení do potrubí ø150.

Součástí dodávky ventilu EFFC je i montážní rámeček.
