Systemair TFF 150 SW ventil

TSR-125 je kruhový, stropní difuzor, který má zabudovanou hlukově izolovanou přetlakovou komoru. Obsahuje i nastavitelnou čelní desku, jejíž štěrbinu lze nastavit na 10-30 mm pro zvýšení dosahu proudu 0,2. Díky této možnosti lze vytvořit požadovaný obraz proudění vzduchu podle aktuální stavební dispozice nebo dle požadavků klienta.

Je možné jej použít i pro odvod vzduchu a je určen pro viditelnou montáž.

Difuzor TSR se skládá, z nastavitelného čelního panelu a z hlukově izolované přetlakové komory, která má gumové těsnění a regulační klapku. Čelní panel je z pohltivého materiálu tlumící zvuk. Štěrbina je nastavitelná v rozsahu 10, 20, a 30 mm. Přetlaková komora obsahuje přípojky pro měření tlaku.

Difuzor TSR slouží k distribuci podchladného vzduchu s maximálním teplotním rozdílem dT = 12 K.

Materiál čelního panelu i přetlakové komory je pozinkovaný ocelový plech bílé barvy RAL 9003 (lesk 30%).

Montáž
TSR se může montovat přímo na strop nebo zavěsit. Při montáži na strop se odstraní čelní panel a přetlaková komora se přichytí pomocí šroubů přímo do stropu. V případě montáže zavěšením se přetlaková komora připevní pomocí montážních tyčí, resp. konzol.

Kruhový přívodní ventil TFFC RAL9003 s nastavitelným středovým kuželem s možností fixace polohy pomocí kontramatice. Je možné plynule nastavit celkový tlak a tím i průtok vzduchu.

Součástí balení ventilů TFFC je i montážní rámeček.

Doporučuje se používat je pouze pro přívod vzduchu.

CAP-C-315 je stropní, přívodní/odvodní, tryskový difuzor určený pro viditelnou montáž. Má zabudovaný hlukově izolovaný přetlakový box (boční napojení). Každá tryska se dá samostatně nastavit do libovolného úhlu (360 °). Difuzor je vhodný do místnosti bez podhledu.

Difuzor CAP-C se skládá z čelního panelu s tryskami a z hlukově izolovaného přetlakového boxu, který má klapku a napájecí přírubu s gumovým těsněním. Šířka boční štěrbiny se dá nastavit v rozsahu 0-20 mm, čímž lze zvýšit průtok vzduchu. Tím, že se dá každá tryska samostatně natočit pod jakýmkoli úhlem, je možné vytvářet libovolný obraz proudění vzduchu, aniž se zvýšila hlučnost, klesl tlak nebo se změnil průtok vzduchu.

CAP-C distribuuje chladný nebo ohřívaný vzduch bez toho, aby způsoboval průvan (VAV). Maximální teplotní rozdíl ochlazovaného vzduchu u přívodu ΔT=12K.

Materiál difuzoru a přetlakové komory je pozinkovaný ocelový plech bílé barvy RAL 9003. Trysky jsou z recyklovaného ABS.

Montáž
Montáž se provádí zavěšením nebo upevněním přímo na strop.

KONIKA-A je samostatný kruhový, přívodně-odvodní, stropní difuzor, který je určen pro stropní montáž. Dokáže regulovat horizontální nebo vertikální proudění vzduchu, díky vnitřnímu kuželu, který se dá nastavit pootočením.

Difuzor KONIKA-A je vyroben z pozinkovaného ocelového plechu bílé barvy RAL 9003. Je vhodnou volbou do administrativních či obchodních prostor.

Skládá se z vnějšího pevného kužele a z dvojitého středního kužele, který ovlivňuje proudění vzduchu z vertikálního na horizontální. Dvojitý kužel se dá sundavat. Difuzor se doporučuje montovat spolu s přetlakovou komorou THOR, která slouží k nastavení přesného průtoku vzduchu.

Dá se uchytit přímo na potrubí (ø160-500). Difuzér distribuuje chladný nebo ohřívaný vzduch, a reguluje jeho proudění bez nebezpečí průvanu (VAV). Maximální rozdíl teplot přiváděného a interiérového vzduchu je ΔT=10K.

Montáž
Pro správnou funkci je třeba zabudovat před přetlakový box THOR úsek rovného potrubí délky 4násobku jeho průměru a mezi komoru a difuzor rovné potrubí délky 1násobku průměru potrubí. Konika-A se upevňuje na kruhové potrubí po předchozí demontáži vnitřního kužele (stisknutí a lehké pootočení). Následně se difuzor upevní do potrubí nýtováním nebo přišroubováním. Nakonec se nasadí a upevní vnitřní dvojitý kužel s požadováním nastavením (vertikální nebo horizontální obraz proudění).

IGC je mřížka ve tvaru kruhu, která slouží pro přívod nebo odvod vzduchu pro vnější montáž.

Je vybavena ochrannou síťkou z nerezové oceli (12x12 mm). Dostupné průměry ø100-250 mm.

Mřížka je vyrobena z hliníku. Rozestup lamel je 19 mm, sklon lamel je 35 °.

Montuje se do kruhového potrubí a připevňuje se šrouby přes připravené otvory.

Balance-E je kruhový odvodní ventil s aerodynamickým ventilovým kuželem. Dosahuje výborné hodnoty v oblasti hladiny hluku, poklesu tlaku a průtoku vzduchu. Instaluje se do montážního rámu nebo přímo do kruhového potrubí na stěnu nebo strop.

Balance-E se vyrábí z recyklovatelného polypropylenu a snáší teploty až do +100 °C. Tento materiál vyhovuje v nižších koncentracích i většině chemikálií. Dodává se v bílém provedení RAL9003.

Nastavitelný kužel se šroubuje ve směru nebo proti směru hodinových ručiček tak, aby se vytvořila milimetrová štěrbina k dosažení požadovaného průtoku vzduchu.

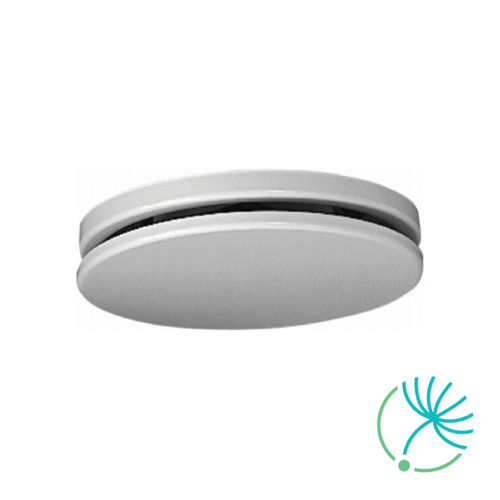

TST-125 je kruhový, stropní, přívodní difuzor s nastavitelnou štěrbinou.

Skládá se ze 2 dílů, z nichž čelní disk lze nastavit do různých poloh, čímž se dosáhne požadovaný dosah proudění vzduchu. Čelní disk je hlukově izolován. Difuzor obsahuje stínítko z polyuretanové pěny, které slouží ke změně obrazu proudění (180 °).

Difuzor TST slouží i pro distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu vzduchu ΔT = 10K

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL9003 (lesk 30%).

Montáž
TST se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.

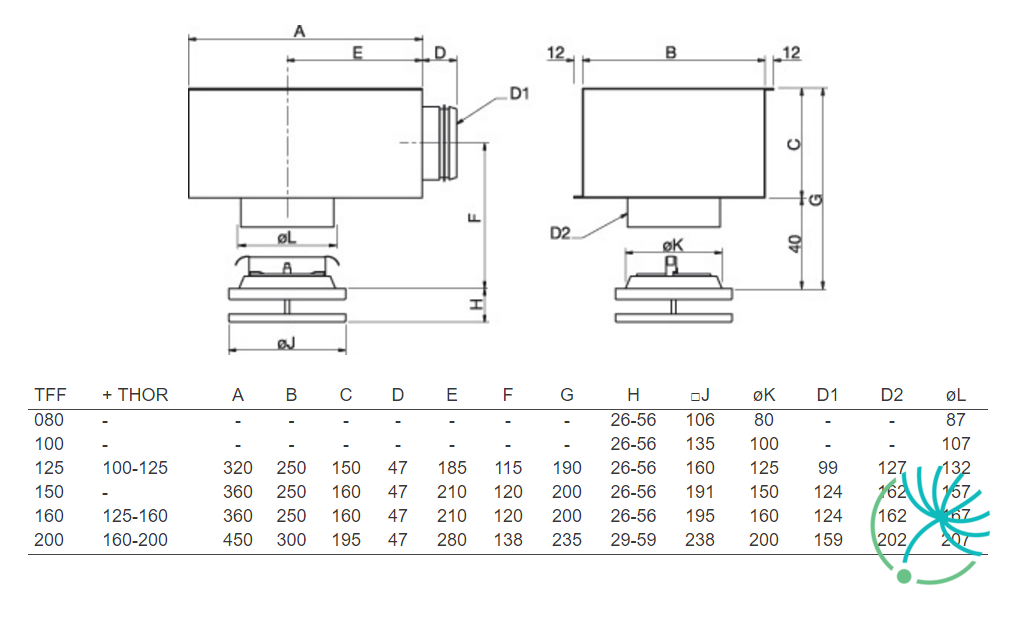

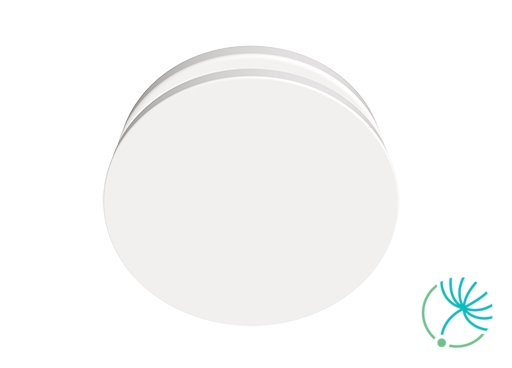

TFF je kruhový přívodní ventil určený pro montáž do podhledu. Skládá se ze sacího ústí a z nastavitelného středového disku izolovaného materiálem tlumícím hluk.

Ventily TFF jsou vyrobeny z pozinkovaného ocelového plechu s nátěrem RAL9003.

Díky svým technickým vlastnostem mají široké možnosti využití. Dosah a pokles tlaku je možné regulovat otáčením středového disku.

Difuzor TFF je vhodný i na distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu ochlazovaného vzduchu ΔT = 10 K.

TFF se pomocí pružin snadno připevní buď do upevňovacího montážního rámu RFU nebo přímo do potrubí.

TFF je kruhový přívodní ventil určený pro montáž do podhledu. Skládá se ze sacího ústí a z nastavitelného středového disku izolovaného materiálem tlumícím hluk.

Ventily TFF jsou vyrobeny z pozinkovaného ocelového plechu s nátěrem RAL9003.

Díky svým technickým vlastnostem mají široké možnosti využití. Dosah a pokles tlaku je možné regulovat otáčením středového disku.

Difuzor TFF je vhodný i na distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu ochlazovaného vzduchu ΔT = 10 K.

TFF se pomocí pružin snadno připevní buď do upevňovacího montážního rámu RFU nebo přímo do potrubí.

KONIKA-A je samostatný kruhový, přívodně-odvodní, stropní difuzor, který je určen pro stropní montáž. Dokáže regulovat horizontální nebo vertikální proudění vzduchu, díky vnitřnímu kuželu, který se dá nastavit pootočením.

Difuzor KONIKA-A je vyroben z pozinkovaného ocelového plechu bílé barvy RAL 9003. Je vhodnou volbou do administrativních či obchodních prostor.

Skládá se z vnějšího pevného kužele a z dvojitého středního kužele, který ovlivňuje proudění vzduchu z vertikálního na horizontální. Dvojitý kužel se dá sundavat. Difuzor se doporučuje montovat spolu s přetlakovou komorou THOR, která slouží k nastavení přesného průtoku vzduchu.

Dá se uchytit přímo na potrubí (ø160-500). Difuzér distribuuje chladný nebo ohřívaný vzduch, a reguluje jeho proudění bez nebezpečí průvanu (VAV). Maximální rozdíl teplot přiváděného a interiérového vzduchu je ΔT=10K.

Montáž
Pro správnou funkci je třeba zabudovat před přetlakový box THOR úsek rovného potrubí délky 4násobku jeho průměru a mezi komoru a difuzor rovné potrubí délky 1násobku průměru potrubí. Konika-A se upevňuje na kruhové potrubí po předchozí demontáži vnitřního kužele (stisknutí a lehké pootočení). Následně se difuzor upevní do potrubí nýtováním nebo přišroubováním. Nakonec se nasadí a upevní vnitřní dvojitý kužel s požadováním nastavením (vertikální nebo horizontální obraz proudění).

Stěnový difuzor BOR-R je vyroben z pozinkovaného ocelového plechu s povrchovou úpravou práškovým nátěrem v bílé barvě (RAL 9003, lesk 30). Uvnitř těla difuzoru je umístěn plochý posuvný mechanismus (9 regulačních pozic) pro nastavení průtoku vzduchu.

Díky svému nadčasovému designu je vhodný nejen pro rezidenční projekty, ale i do kanceláří, hotelů apod. Difuzor zajišťuje přívod čerstvého vzduchu bez vzniku zbytečného hluku a nepříjemného průvanu. Vzduch proudící z difuzoru vytvoří tzv. coanda efekt. Ten zabrání odklonění proudu vzduchu od stropu do zóny pobytu před dosažením přijatelné teploty. Max. teplotní rozdíl ΔT je 10K. Pro dosažení coanda efektu nesmí vzdálenost BOR-R od stropu přesáhnout délku 30 cm.

BOR-R je vhodný i pro systémy s variabilním průtokem vzduchu (VAV), protože obraz proudění je zachován v celém rozsahu proudění. Zároveň je možné použít jej na přívod i odvod vzduchu.

Difuzor je vybaven posuvným mechanismem pro nastavení průtoku vzduchu. Mechanismus se ovládá z vnější strany pomocí úchytu pohybujícího se v drážce umístěné na těle difuzoru. Také je na hraně umístěn otvor pro snímání tlakové ztráty. Při znalosti K-faktoru a Δpd je pak možné vypočítat přesný průtok vzduchu přes difuzor.

Instaluje se přímo do kruhového potrubí a má hrdlo s gumovým těsněním. Na těle difuzoru jsou připraveny 4 otvory, které slouží k uchycení ke stěně pomocí šroubů. Pro správnou fixaci do zdi je třeba demontovat čelní desku jednoduchým potáhnutím směrem ven. Musí být namontovaný tak, aby konzola posuvného mechanismu byla v horizontální poloze. Úchyt posuvného mechanismu by měl směřovat směrem nahoru, aby po dokončení instalace zůstal ukrytý za čelní deskou.

KONIKA 160 je samostatný kruhový, stropní difuzor, který je vyroben z pozinkovaného ocelového plechu a slouží pro přívod nebo odvod vzduchu. Difuzor je bílé barvy RAL 9003 . Je vhodnou volbou do administrativních či obchodních prostor.

K dostání ve velikostech ø160, ø200, ø250 a ø315 mm.

Součástí dodaného difuzoru je i konzola pro uchycení do kruhového potrubí Konika Bar. Difuzor se doporučuje montovat spolu s přetlakovou komorou THOR, která slouží k nastavení přesného průtoku vzduchu. Je určen pro stropní montáž. Dá se uchytit přímo na potrubí (ø160-315).

Difuzér distribuuje chladný nebo ohřívaný vzduch. Rozdíl teplot přiváděného a interiérového vzduchu může být díky vysoké indukcí ΔT=12K.

Montáž
Pro správnou funkci je třeba zabudovat před přetlakovou komoru THOR úsek rovného potrubí délky 4násobku jeho průměru a mezi komoru a difuzor rovné potrubí délky 1násobku průměru potrubí. Konika se upevňuje na kruhové potrubí pomocí montážního nástavce Konika Bar, který se nejprve uchytí do potrubí a nakonec se nasadí samotný difuzor a upevní se šroubem.
