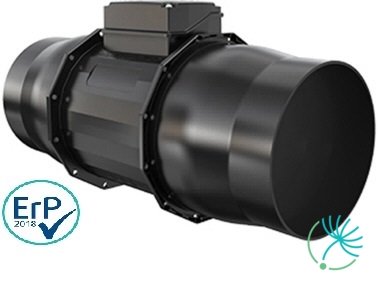

Systemair prio 150 E2 kruhový ventilátor

Systemair SG 500 je ochranná kruhová mřížka pro kruhové ventilátory.

Mřížka se upevňuje na ventilátor pomocí tří šroubů.

Ochranná mřížka Systemair SG 500 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair BFR 200 Coarse 50% je kapesní filtr určený pro filtrační kazety Systemair FFR 200.

Rozměr: 232x232x250/2.

Třída filtrace: EU3/G3.

Systemair RTRDU 4 je 5-stupňový transformátor pro ventilátory s napájecím napětím 400V s vyvedenými tepelnými kontakty TK.

Regulace otáček ventilátoru probíhá změnou výstupního napětí pomocí dvou přepínačů na přední straně regulátoru. Jeden přepínač je určený pro vysoké a druhý pro nízké otáčky. Vysoké nebo nízké otáčky se přepínají přes externí přepínač, jako je např. prostorový termostat RT nebo časový spínač. Na přední straně regulátoru se nachází také kontrolka, která signalizuje provoz transformátoru. Plášť regulátoru je zhotovený z plastu.

Transformátor disponuje vestavěným relé tepelné ochrany, které přeruší napájecí napětí ventilátoru pokud dojde k rozepnutí tepelných kontaktů TK ve vinutí motoru. Relé nemá funkci automatického restartu. Přepnutím přepínače po dostatečném ochlazení motoru do polohy „0" na přibližně 10 sekund je možné znovu zapnout síťové napájení ventilátoru.

Při přerušení obvodu vstupní svorky na prostorový termostat RT a protimrazovou ochranu FS přeruší napájecí napětí ventilátoru. Svorky RT a FS jsou standardně propojené. Obnovení činnosti transformátoru po rozpojení svorek FS a RT je totožné jako při přerušení obvodu s tepelnými kontakty TK.

Regulátor má výstupní svorky na 230V pro připojení ať už servopohonů uzavíracích klapek, el. ohřívačů nebo jiného externího zařízení. Na výstupních svorkách je při polohách přepínače 1 až 5 vždy 230V. Výstupní svorky U1, V1, W1 spínací fáze L 230V bez napětí jen v poloze 0 nebo při přerušení obvodu na svorkách RT, FS a TK.

Resetování resp. výměna pojistky je možná z vnější strany regulátoru.

Regulátor Systemair RTRDU 4 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Střešní ventilátor DVC 315-P využívá technologii EC motorů, které zahrnují externí rotor s integrovanou regulací konstantního tlaku.

Střešní ventilátor DVC 315-P má oběžné kolo vyrobené z polypropylenu PP s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Otáčky střešního ventilátoru DVC 315-P jsou regulované integrovaným regulátorem konstantního tlaku v závislosti na zátěži - změně tlaku v potrubním systému.

Díky dvěma vestavěným potenciometrům lze nastavit požadovanou hodnotu tlaku (den/noc), i s možností externího nastavení přes přídavný kontakt.

Motor je uložený na účinných tlumičích vibrací.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty

Systemair VBC 400-3 je vodní ohřívač určený pro kruhové potrubí.

Vodní ohřívač je kalibrovaný pro montáž do horizontálního/vertikálního potrubí s možností výběru směru proudění vzduchu.

Plášť ohřívače je vyrobený z ocelového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 400-3 má odnímatelný kryt kvůli zjednodušení čištění výměníku. Tento trojřadý výměník je zhotovený z měděných trubek s hliníkovým žebrováním.

Vodní ohřívač Systemair VBC 400-3 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair CB 150-2,1 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 150-2,1 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 150 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair CB 150-2,7 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 150-2,7 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 150 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair CB 150-1,2 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 150-1,2 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 150 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair RE 3 je 5-stupňový transformátor pro ventilátory s napájecím napětím 230V bez vyvedených tepelných kontaktů TK.

Regulace otáček ventilátoru probíhá změnou výstupního napětí pomocí přepínače na přední straně regulátoru. Na přední straně regulátoru se nachází také kontrolka, která signalizuje provoz transformátoru.

Regulátor má výstupní svorky na 230V pro připojení ať už servopohonů uzavíracích klapek, el. ohřívačů nebo jiného externího zařízení. Na výstupních svorkách je při polohách přepínače 1 až 5 vždy 230V. Jen v poloze 0 jsou výstupní svorky bez napětí.

Resetování resp. výměna pojistky je možná z vnější strany regulátoru.

Upozornění: Ventilátory s vyvedenými tepelnými kontakty TK musí být vždy připojené na relé tepelné ochrany motoru S-ET 10 (E)!

Regulátor Systemair RE 3 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair TTC (TTC2000) je třífázový triakový elektronický regulátor ohřevu, který slouží k regulaci teploty el. ohřívačů s topným výkonem do 17kW. Systemair TTC (TTC2000) je vhodný pro použití s ​​elektrickým ohřívačem do kruhového potrubí Systemair CB s příkonem 9 a více kW.

Je určen pro montáž na stěnu. Zapojuje se do série mezi hlavní přívod napětí a el. ohřívač.

Regulace elektronického regulátoru ohřevu probíhá pomocí časově-proporcionálního zapínání a vypínání plného topného výkonu ohřívače 0-10V. Je možné ovládání i bez signálu 0-10V, avšak musí být připojené externí snímače TG-K/TG-R. Je nezbytné, aby byl vždy zapojen limitní snímač TG-K360!

Poměr mezi časem zapnutí a vypnutí ohřívače závisí na potřeby ohřevu. Tato přesnost řízení přispívá ke snížení nákladů na energii a ke zvýšenému komfortu rovnoměrné teploty. Protože proud je přepínaný polovodiči (triaky), nejsou žádné pohyblivé části, které by se mohly opotřebovat. Tento regulátor ohřevu automaticky přizpůsobí řídící režim tak, aby vyhovoval dynamice řízeného objektu.

Střešní ventilátor TFC 280 P je určený pro obytné a komerční objekty.

Součástí střešního ventilátoru TFC 280 P je energeticky efektivní EC-motor, který umožňuje regulaci větrání dle aktuální poptávky.

Údržbu usnadňuje výklopná konstrukce.

Střešní ventilátor TFC 280 P je dostupný v černé a cihlově-červené barvě.

Ventilátor obsahuje také vestavěnou regulaci konstantního tlaku (VAV) s možností jednoduché konverze na regulaci konstantního průtoku (CAV).

Dostupné jsou dvě verze ventilátoru Systemair TFC:

• Verze S - obsahuje potenciometr, kterým lze přesně nastavit požadovaný vzduchový výkon.
• Verze P - obsahuje vestavěnou regulaci konstantního tlaku (VAV) s možností jednoduché konverze na regulaci konstantního průtoku (CAV).

Systemair LDC 100-1200 je tlumič hluku pro kruhové potrubí. Je vhodný pro použití v kombinaci s kruhovými ventilátory Systemair.

Systemair LDC je jednoduše integrovatelný tlumič do kruhového potrubí, který výrazně tlumí hluk v potrubí. Připojovací hrdla jsou vybavena gumovým těsněním. V případě potřeby vyššího útlumu je možné použít dva tlumiče za sebou. Tlumič dosahuje nejefektivnějšího výkonu v případě umístění přímo za ventilátor nebo za ohyb. V případě potřeby tlumení hluku jak v potrubí tak i hluku, který proniká ven do okolí by měl být tlumič použit spolu s izolovaným typem ventilátoru.
