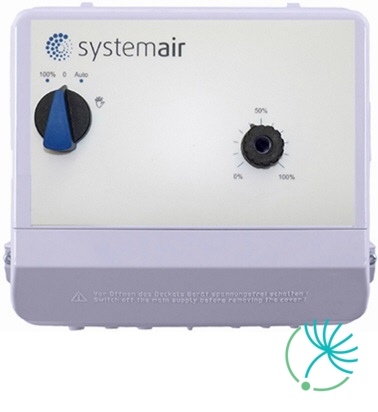

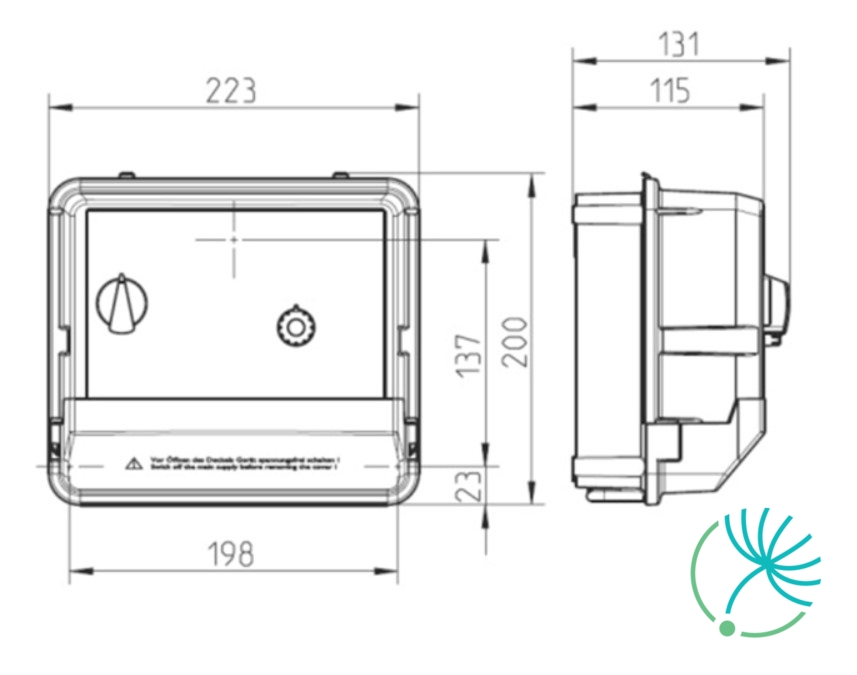

Systemair RETP 6 regulátor pro kruhové ventilátory

Kruhový ventilátor Systemair KVK 200 je oboustranně sací radiální ventilátor určený k montáži do potrubí.

Kruhový ventilátor má bezúdržbový motor s vnějším rotorem a dopředu zahnuté lopatky oběžného kola. Pro snadnější čištění a údržbu je motor s oběžným kolem montovaný na vyjímatelné konzole ze strany odnímatelného krytu. Tepelná ochrana motoru je zajištěna vestavěnými termokontakty s vyvedenými vodiči, které musí být připojené na odpovídající relé tepelné ochrany.

Plášť kruhového ventilátoru Systemair KVK 200 je zhotoven z pozinkovaného ocelového plechu. Ventilátor je izolován 50 mm vrstvou minerální vlny, která má povrchovou úpravu zabraňující vniknutí vláken do proudu vzduchu.

Montáž:

• Instalace na potrubí je možná v libovolné poloze díky rychloupínací sponě FK, která zabraňuje přenosu chvění na potrubí

Otáčky kruhového ventilátoru se dají regulovat buď 5-st. regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair KVK 200 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair CBM 125-1,2 je elektrický ohřívač do kruhového potrubí s vestavěnou regulací. Systemair CBM 125-1,2 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 125 mm.

Řízení ohřevu je zajištěno vestavěným elektronickým regulátorem, který pracuje na základě časově proporcionální technologii impuls/pauza. Díky této technologii je regulace teploty mimořádně přesná. Žádoucí teplota se nastavuje na vnějším krytu ohřívače.

Plášť elektrického ohřívače Systemair CBM 125-1,2 je zhotoven z Aluminium Zinku, topné spirály jsou vyrobeny z nerezové oceli. Připojovací hrdlo ohřívače má gumové těsnění.

Elektrický ohřívač má vestavěnou protipožární ochranu nastavenou na 120 °C s ručním resetem. Také je vybaven i ochranou proti přehřátí nastavenou na 60 °C s ručním automatickým resetem.

Součástí dodávky elektrického ohřívače Systemair CBM 125-1,2 je i potrubní snímač TG-K 330, který umožňuje nastavení teploty v rozsahu 0-30 °C.

Systemair REU 1.5 je 5-stupňový transformátor bez vyvedených tepelných kontaktů (TK) s vysokými/nízkými otáčkami a napájecím napětím 230V.

Otáčky ventilátoru se regulují pomocí dvou přepínačů na přední straně regulátoru, kdy jeden přepínač slouží na vysoké a druhý na nízké otáčky. Vysoké nebo nízké otáčky můžete přepínat také pomocí externích přepínačů jako jsou prostorový termostat RT nebo časovým spínačem.

Při poloze 0 jsou výstupní svorky bez napětí. Kontrolka na přední straně signalizuje provoz regulátoru. Pojistky se mění z vnější strany.

Materiál použitý na obal - plast. Napájecí napětí 230V, 50/60Hz.

Poznámka: Ventilátory s vyvedenými tepelnými kontakty TK musí být vždy připojeny na relé tepelné ochrany motoru S-ET 10(E)!

Regulátor Systemair REU 1.5 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair SG 100 je ochranná kruhová mřížka pro kruhové ventilátory.

Mřížka se upevňuje na ventilátor pomocí tří šroubů.

Ochranná mřížka Systemair SG 100 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Střešní ventilátor DVC 500-POC+FTG je poháněný EC motorem s externím rotorem. EC-motor zabezpečuje nízkou spotřebu energie a vysokou účinnost. Motor ventilátoru je uložený na účinných tlumičích vibrací.

Součástí střešního ventilátoru DVC 500-POC+FTG je vestavěný snímač tlaku a snímač teploty pro kompenzaci podle venkovní teploty.

Snímače lze nastavit na standardní provoz s konstantním tlakem nebo na provoz s konstantním tlakem s kompenzací podle venkovní teploty.

Střešní ventilátor DVC 500-POC+FTG má oběžné kolo, vyrobené z polypropylenu PP, s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty (Velikosti 315 až 500 včetně výklopného rámu FTG)

Systemair BFR 355-400 Coarse 50% je kapesní filtr určený pro filtrační kazety Systemair FFR 355 a FFR 400.

Rozměr: 432x432x450/3.

Třída filtrace: EU3/F3.

Systemair BFR 355-400 ePM1 60% je kapesní filtr určený pro filtrační kazety Systemair FFR 355 a FFR 400.

Rozměr: 433x433x420/6.

Třída filtrace: EU7/F7.

Systemair KV 250 M sileo kruhový ventilátor je určený pro montáž na stěnu nebo strop s možností připojení kruhového potrubí pro odvádění vzduchu. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair KV 250 M sileo je zhotovený z pozinkovaného ocelového plechu s třídou těsnosti C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho montáž ať už ve venkovním nebo vlhkém prostředí.

Montáž:

• Určený pro montáž na stěnu nebo strop
• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Rychloupínací spona FK umožňuje snadnou montáž a zabraňuje přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997

Regulace kruhového ventilátoru Systemair KV 250 M sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair KV 250 M sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair K 125 M sileo kruhový ventilátor je radiální ventilátor určený pro montáž do potrubí. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair K 125 M sileo je zhotovený z pozinkovaného ocelového plechu. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho potrubní montáž ať už ve venkovním nebo vlhkém prostředí. Ventilátor má korozivní třídu C3.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Balení obsahuje i montážní konzolu a šrouby
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí

Regulace kruhového ventilátoru Systemair K 125 M sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair K 125 M sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair CBM 315-6,0 je elektrický ohřívač do kruhového potrubí s vestavěnou regulací. Systemair CBM 315-6,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 315 mm.

Řízení ohřevu je zajištěno vestavěným elektronickým regulátorem, který pracuje na základě časově proporcionální technologii impuls/pauza. Díky této technologii je regulace teploty mimořádně přesná. Žádoucí teplota se nastavuje na vnějším krytu ohřívače.

Plášť elektrického ohřívače Systemair CBM 315-6,0 je zhotoven z Aluminium Zinku, topné spirály jsou vyrobeny z nerezové oceli.Připojovací hrdlo ohřívače má gumové těsnění.

Elektrický ohřívač má vestavěnou protipožární ochranu nastavenou na 120 °C s ručním resetem. Také je vybaven i ochranou proti přehřátí nastavenou na 60 °C s ručním automatickým resetem.

Součástí dodávky elektrického ohřívače Systemair CBM 315-6,0 je i potrubní snímač TG-K 330, který umožňuje nastavení teploty v rozsahu 0-30 °C.

Střešní ventilátor DVCI 225-P využívá technologii EC motorů s externím rotorem, které mají dozadu zahnuté lopatky.

Plášť střešního ventilátoru DVCI 225-P je vyrobený z hliníku a základová deska z pozinkovaného ocelového plechu, který je na povrchu upravený práškovou barvou.

Oběžné kolo je vyrobené z polyamidu PA.

Střešní ventilátor DVCI 225-P zahrnuje integrovaný regulátor konstantního tlaku, který řídí otáčky ventilátoru v závislosti na zátěži - změně tlaku v potrubním systému.

Dvěma integrovanými potrenciometry lze nastavit dvě hodnoty tlaku (den/noc) s možností přepínání mezi denním a nočním režimem prostřednictvím externího kontaktu.

Typy střešních ventilátorů Systemair DVCI:

- S - Standardní verze

- P - Verze s vestavěnou tlakovou regulací

Systemair K 315 M EC kruhový ventilátor je určen pro montáž do kruhového potrubí. Má nízkoenergetický EC motor s externím rotorem a oběžná kola s lopatkami zahnutými dozadu. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair K 315 M EC je zhotoven z pozinkovaného ocelového plechu s těsností třídy C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost umožňuje instalaci ventilátoru do venkovního prostředí bez ochranné stříšky.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Montážní konzola je součástí balení
• Délka spoje pro připojení na potrubí je 25 mm

Otáčky kruhového ventilátoru Systemair K 315 M EC se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP, nebo regulátoru MTV 1/010.

Kruhový ventilátor Systemair K 315 M EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).
