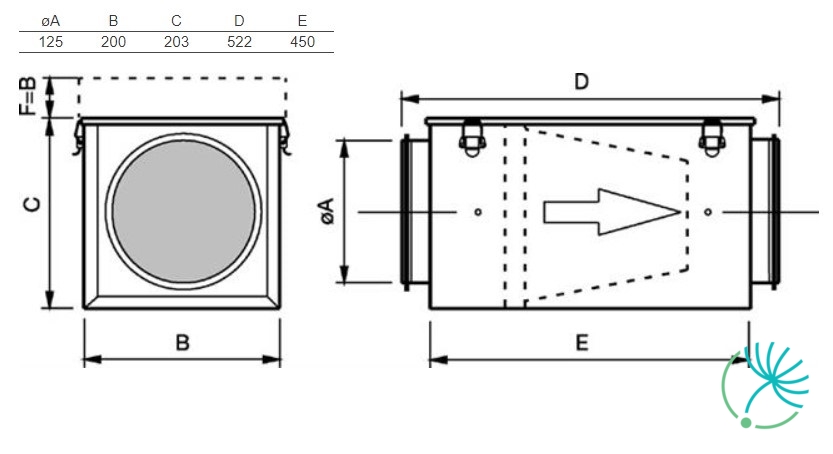

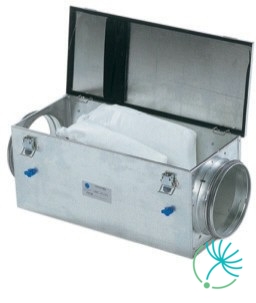

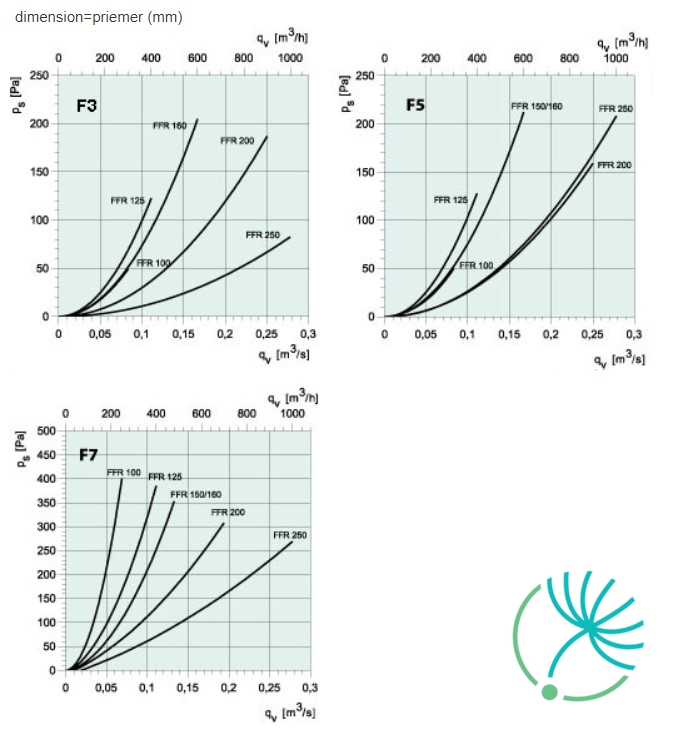

Systemair FFR 125 filtrační kazeta pro kruhové potrubí

Systemair RTRD 4 je 5-stupňový transformátor pro ventilátory s napájecím napětím 400V s vyvedenými tepelnými kontakty TK.

Regulace otáček ventilátoru probíhá změnou výstupního napětí pomocí přepínače na přední straně regulátoru. Na přední straně regulátoru se nachází také kontrolka, která signalizuje provoz transformátoru. Plášť regulátoru je zhotovený z plastu.

Transformátor disponuje vestavěným relé tepelné ochrany, které přeruší napájecí napětí ventilátoru pokud dojde k rozepnutí tepelných kontaktů TK ve vinutí motoru. Relé nemá funkci automatického restartu. Přepnutím přepínače po dostatečném ochlazení motoru do polohy „0" na přibližně 10 sekund je možné znovu zapnout síťové napájení ventilátoru.

Při přerušení obvodu vstupní svorky na prostorový termostat RT a protimrazovou ochranu FS přeruší napájecí napětí ventilátoru. Svorky RT a FS jsou standardně propojené. Obnovení činnosti transformátoru po rozpojení svorek FS a RT je totožné jako při přerušení obvodu s tepelnými kontakty TK.

Regulátor má výstupní svorky na 230V pro připojení ať už servopohonů uzavíracích klapek, el. ohřívačů nebo jiného externího zařízení. Na výstupních svorkách je při polohách přepínače 1 až 5 vždy 230V. Výstupní svorky U1, V1, W1 spínací fáze L 230V bez napětí jen v poloze 0 nebo při přerušení obvodu na svorkách RT, FS a TK.

Resetování resp. výměna pojistky je možná z vnější strany regulátoru.

Regulátor Systemair RTRD 4 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair K 150 XL sileo kruhový ventilátor je radiální ventilátor určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair K 150 XL sileo je zhotovený z pozinkovaného ocelového plechu. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho potrubní montáž ať už ve venkovním nebo vlhkém prostředí. Ventilátor má korozivní třídu C3.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Balení obsahuje i montážní konzolu a šrouby
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí

Regulace kruhového ventilátoru Systemair K 150 XL sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair K 150 XL sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair DTV 200 je snímač určený k měření rozdílu tlaků za účelem ochrany filtrů a ventilátorů v různých zařízeních. Systemair DTV 200 je vhodný pro použití elektrických ohřívačů do kruhového potrubí s vestavěnou regulací Systemair CBM (všechny rozměry).

Tlak, který je připojený k P1 se porovnává s tlakem připojeným k P2. Při použití tlakového spínače za účelem kontroly ventilátoru, jedno z tlakových spojení lze ponechat otevřené (atmosférický tlak).

Požadovaná hodnota se nastavuje pomocí knoflíku pod víkem. Požadovaná hodnota je viditelná přes víko. Víko je zajištěno jedním šroubem a to usnadňuje montáž i servis. Systemair Systemair DTV 200 snímač má velmi dlouhou trvanlivost a disponuje vysokou stabilitou a kvalitou.

Hodnoty v přístroji, které chcete kontrolovat je možné si nastavit. V balení se nacházejí napájecí hadičky s délkou 2 m.

Systemair DTV 200 snímač je určený a nastavený na vertikální montáž.

Systemair VK-25 je přetlaková žaluzie na výtlak vzduchu určená na stěnovou montáž.

Přetlaková žaluzie je vyrobena z nárazuvzdorného PVC materiálu, který je odolný proti povětrnostním vlivům i ultrafialovému záření.

Žaluzie Systemair VK-25 disponuje profilovanými listy a dokonce i při nízkých rychlostech vzduchu pracuje velmi dobře. Maximální rychlost vzduchu je 12 m/s.

Balení obsahuje šrouby a hmoždinky, což dělá montáž žaluzií velmi jednoduchou.

K dispozici v bledě šedé barvě RAL 7035.

Žaluzie Systemair VK-25 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair BFR 100-160 Coarse 70% je kapesní filtr určený pro filtrační kazety Systemair FFR 100, 125, 150 a 160.

Rozměr: 187x187x250/2.

Třída filtrace: EU5/F5.

Systemair FK 450 je rychloupínací spona, která slouží ke zjednodušení instalace a demontáže kruhových ventilátorů Systemair za účelem čištění, oprav či údržby.

Rychloupínací spona Systemair FK 450 disponuje 8mm hrubou těsnicí neoprenovou vrstvou, která je navržena tak, aby pohlcovala značné množství generovaných vibrací a také zajistila těsnost. Spona je vyrobena z ocelového pozinkovaného plechu. Spona se uzavírá pomocí 2 ks šroubů.

Systemair CBM 160-2,1 je elektrický ohřívač do kruhového potrubí s vestavěnou regulací. Systemair CBM 160-2,1 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 160 mm.

Řízení ohřevu je zajištěno vestavěným elektronickým regulátorem, který pracuje na základě časově proporcionální technologii impuls/pauza. Díky této technologii je regulace teploty mimořádně přesná. Žádoucí teplota se nastavuje na vnějším krytu ohřívače.

Plášť elektrického ohřívače Systemair CBM 160-2,1 je zhotoven z Aluminium Zinku, topné spirály jsou vyrobeny z nerezové oceli. Připojovací hrdlo ohřívače má gumové těsnění.

Elektrický ohřívač má vestavěnou protipožární ochranu nastavenou na 120 °C s ručním resetem. Také je vybaven i ochranou proti přehřátí nastavenou na 60 °C s ručním automatickým resetem.

Součástí dodávky elektrického ohřívače Systemair CBM 160-2,1 je i potrubní snímač TG-K 330, který umožňuje nastavení teploty v rozsahu 0-30 °C.

Systemair BFR 100-160 ePM1 60% je kapesní filtr určený pro filtrační kazety Systemair FFR 100, 125, 150 a 160.

Rozměr: 188x188x235/3.

Třída filtrace: EU7/F7.

Systemair THS 160 černá profilová krycí hlavice slouží jako nasávací nebo výfuková hlavice pro ploché střechy, nebo takové střechy, které jsou šalované či kryté střešním panelem. Ať je sklon střechy jakýkoli, krycí deska se montuje pouze v pravém úhlu k normálu střechy.

TUS, tedy spodní desku, je třeba využívat s THS při jakémkoli typu střech. Pohodlnou montáž a demontáž hlavice usnadňují rychloupínací spony střešního nástavce.

Připojovací potrubí je izolované minerální vlnou o tloušťce 30 mm.

Plochá krycí deska THS je vyrobená z pozinkovaného ocelového plechu s černým nebo cihlově červeným práškovým nátěrem. Součást dodávky tvoří základová deska TUS, která se montuje na vnitřní stranu střechy, čímž zamezuje pronikání vody přes otvor ve střeše.

Systemair THS 160 černá profilová krycí hlavice je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair RSK 200 je dvoukřídlá kruhová zpětná klapka s pružinovým přítlakem pro kruhové ventilátory.

Klapka RSK 200 je zhotovena z pozinkovaného plechu.

Instalace klapky je možná v libovolné poloze.

Zpětná klapka Systemair RSK 200 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair K 315 L EC kruhový ventilátor je určen pro montáž do kruhového potrubí. Má nízkoenergetický EC motor s externím rotorem a oběžná kola s lopatkami zahnutými dozadu. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair K 315 L EC je zhotoven z pozinkovaného ocelového plechu s těsností třídy C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost umožňuje instalaci ventilátoru do venkovního prostředí bez ochranné stříšky.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Montážní konzola je součástí balení
• Délka spoje pro připojení na potrubí je 25 mm

Otáčky kruhového ventilátoru Systemair K 315 L EC se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP nebo regulátoru MTV 1/010.

Kruhový ventilátor Systemair K 315 L EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

IGK je sací mřížka, z pozinkovaného ocelového plechu ve tvaru čtverce, která slouží pro přívod nebo odvod vzduchu pro vnější montáž.

Mřížka má kruhové napojení, které obsahuje gumové těsnění a také ochrannou síťku proti hmyzu.
