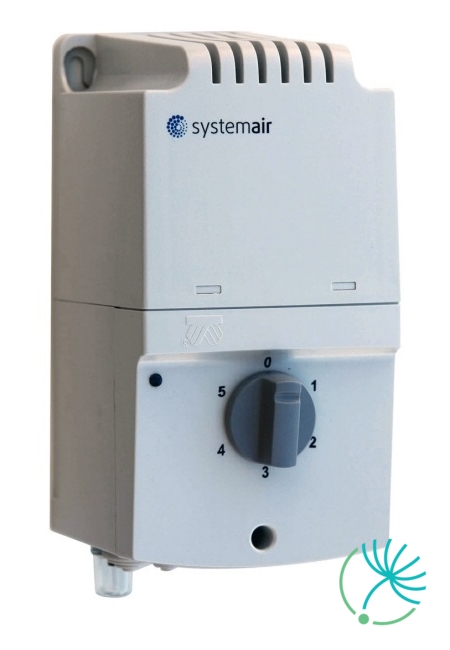

Systemair RE 3 regulátor pro kruhové ventilátory

Systemair prio 400 EC kruhový ventilátor patří do nové série ventilátorů s nízkoenergetickým EC motorem, které přinášejí uživateli dlouhodobou značnou úsporu provozních nákladů.

Ventilátor má vzhledem k jeho kompaktnímu provedení extra vysoký výkon. Tepelná ochrana ventilátoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair prio 400 EC je zhotoven z pozinkovaného ocelového plechu s těsností třídy B. Díky zvýšené těsnosti pláště a připojovací svorkovnici s třídou krytí IP55 je možné tento ventilátor použít ve venkovním prostředí bez ochranné stříšky.

Montáž:

• Instalace je možná v libovolné poloze
• Instalace je možná ve venkovním prostředí bez ochranné stříšky
• Montážní úchyty jsou součástí balení
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí

Otáčky ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP, nebo regulátoru MTV 1/010. Ventilátor je vybaven komunikací Modbus.

Kruhový ventilátor Systemair prio u 400 EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair RVK 125E2-L sileo kruhový ventilátor je určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s vysoce účinnými lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair RVK 125E2-L sileo je vyrobený z plastu (propylen PP s 30% podílem skelných vláken). Těsnost pláště ventilátoru a připojovací krabice s krytím IP44 umožňuje použití ventilátoru i ve vlhkém prostředí.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997
• Součástí balení je i montážní konzola

Regulace kruhového ventilátoru Systemair 125E2-L sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair RVK 125E2-L sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Kruhový ventilátor Systemair KVK Slim 250EC je částečně izolovaný ventilátor určený k montáži do kruhového potrubí.

Kruhový ventilátor má odnímatelné víko, díky čemuž se snadno udržuje. Víko ventilátoru je zároveň izolované, díky čemuž dosahuje nižší hladiny hluku. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair KVK Slim 250EC je zhotoven z Aluzinku s korozivní třídou C4.

Montáž:

• Instalace je možná v libovolné poloze
• Jednoduchá montáž
• Montážní konzola je součástí balení
• Jako příslušenství je možné zakoupit rychloupínací spony FK, které nejen usnadní montáž, ale i zabrání přenosu vibrací do potrubí

Otáčky kruhového ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Ventilátor je možné regulovat podle aktuálních požadavků pomocí snímačů CO2, teploty, vlhkosti, ale i snímače pohybu a VAV. Navíc nabízí možnost komunikovat přes Modbus.

Kruhový ventilátor Systemair KVK Slim 250EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair CB 250-3,0 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 250-3,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 250 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair FGR 250 je filtrační kazeta, která má standardní typ plochého filtru F3. Systemair FGR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí.

Filtrační kazeta FGR 250 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit a je možné je objednat i samostatně.

Filtrační kazeta je vhodná na filtrování přiváděného vzduchu v průmyslu a výrobních dílnách nebo na odsávání vzduchu ze sušiček. Doporučená konečná tlaková ztráta pro plochý filtr F3 je 170 Pa.

Střešní ventilátor TFC 500 P je určený pro obytné a komerční objekty.

Součástí střešního ventilátoru TFC 500 P je energeticky efektivní EC-motor, který umožňuje regulaci větrání dle aktuální poptávky.

Údržbu usnadňuje výklopná konstrukce.

Střešní ventilátor TFC 500 P je dostupný v černé a cihlově-červené barvě.

Ventilátor obsahuje také vestavěnou regulaci konstantního tlaku (VAV) s možností jednoduché konverze na regulaci konstantního průtoku (CAV).

Dostupné jsou dvě verze ventilátoru Systemair TFC:

• Verze S - obsahuje potenciometr, kterým lze přesně nastavit požadovaný vzduchový výkon.
• Verze P - obsahuje vestavěnou regulaci konstantního tlaku (VAV) s možností jednoduché konverze na regulaci konstantního průtoku (CAV).

Systemair PFR 100-160 Coarse 50% je plochý filtr určený pro filtrační kazety Systemair FGR 100, 125, 150 a 160.

Rozměr: 225x195 - s rámečkem.

Třída filtrace: EU3/G3.

Kruhový ventilátor Systemair KV DUO 250 EC je zdvojený radiální ventilátor, což znamená, že je nejen provozní, ale i bezpečnostní. Ventilátor disponuje jedním beznapěťovým výstupem pro alarmové hlášení v případě poruchy.

Kruhový ventilátor má vysokoúčinný EC motor s dozadu zahnutými lopatkami a připojovací elektrickou krabicí s krytím IP65.

Plášť kruhového ventilátoru Systemair KV DUO 250 EC je zhotoven z aluzinkového plechu, díky čemuž jsou velmi dobře akusticky izolované. V plášti motoru je zabudovaná elektronika.

Montáž:

• Jednoduché připojení na kruhové potrubí díky rychlosponám FK
• Vhodné na střešní montáž ve venkovním prostředí

Otáčky kruhového ventilátoru lze regulovat signálem 0-10V.

Kruhový ventilátor Systemair KV DUO 250 EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Systemair CBM 250-6,0 je elektrický ohřívač do kruhového potrubí s vestavěnou regulací. Systemair CBM 250-6,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 250 mm.

Řízení ohřevu je zajištěno vestavěným elektronickým regulátorem, který pracuje na základě časově proporcionální technologii impuls/pauza. Díky této technologii je regulace teploty mimořádně přesná. Žádoucí teplota se nastavuje na vnějším krytu ohřívače.

Plášť elektrického ohřívače Systemair CBM 250-6,0 je zhotoven z Aluminium Zinku, topné spirály jsou vyrobeny z nerezové oceli. Připojovací hrdlo ohřívače má gumové těsnění.

Elektrický ohřívač má vestavěnou protipožární ochranu nastavenou na 120 °C s ručním resetem. Také je vybaven i ochranou proti přehřátí nastavenou na 60 °C s ručním automatickým resetem.

Součástí dodávky elektrického ohřívače Systemair CBM 250-6,0 je i potrubní snímač TG-K 330, který umožňuje nastavení teploty v rozsahu 0-30 °C.

Střešní ventilátor DVC 710-POC je poháněný EC motorem s externím rotorem. EC-motor zabezpečuje nízkou spotřebu energie a vysokou účinnost. Motor ventilátoru je uložený na účinných tlumičích vibrací.

Součástí střešního ventilátoru DVC 710-POC je vestavěný snímač tlaku a snímač teploty pro kompenzaci podle venkovní teploty.

Snímače lze nastavit na standardní provoz s konstantním tlakem nebo na provoz s konstantním tlakem s kompenzací podle venkovní teploty.

Střešní ventilátor DVC 710-POC má oběžné kolo, vyrobené z polypropylenu PP, s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty (Velikosti 315 až 500 včetně výklopného rámu FTG)

Systemair prio 450 3~ kruhový ventilátor je určený pro montáž do potrubí. Motor má vnější rotor a nový typ oběžného kola, které zajišťuje vysoký výkon při minimálních rozměrech ventilátoru, jakož i nízkou hladinu hluku. Motor má pro svou ochranu vestavěné tepelné kontakty vyvedené na externí svorkovnici, které musí být připojené na odpovídající relé tepelné ochrany.

Plášť kruhového ventilátoru Systemair prio 450 3~ je vyrobený z pozinkovaného ocelového plechu.

Montáž:

• Instalace je možná v libovolné poloze.
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí
• Montážní úchyty jsou součástí balení

Regulace kruhového ventilátoru Systemair prio 450 3~ je umožněna buď pomocí frekvenčního měniče se sinus filtrem, nebo 5stupňovým regulátorem otáček (transformátor).

Kruhový ventilátor Systemair prio 450 3~ splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair EC-Vent CB je centrální řídící jednotka určená pro EC ventilátory.

Spolu s EC ventilátorem zjednodušuje regulaci požadovaného řízeného větrání s jednoduchým nastavením i obsluhou.

Systemair EC-Vent se skládá z:

• EC-Vent CB - centrální řídící jednotky (EC-Vent Control board) namontované v blízkosti ventilátoru,
• EC-Vent RU - jednotky s displejem (EC-Vent Room Unit) nacházející se obvykle ve snadno dostupné místnosti.

Tyto jednotky jsou navzájem propojené nízkonapěťovým kabelem.

Pro správnou činnost regulace EC-Vent je potřeba připojení k EC-Vent RU (room unit).

Řídící jednotka Systemair EC-Vent CB má zabudovaný transformátor 230V/24V a 24V napájení pro klapky a snímače.

Systemair EC-Vent CB nabízí možnost připojení až 5 různých snímačů (analogových nebo digitálních), které detekují skutečně aktuální požadavek na větrání. Jeden parametr, jako např. teplota, může být regulovaný z více různých míst. Je možné kombinovat různé parametry (CO2, vlhkost, teplota, atd.) s regulací ventilátoru buď přímo nebo pomocí naprogramovaného týdenního časovače. Možností je i ruční nadřazené ovládání.

Pomocí zařízení se signálem 0-10V je možné ovládat ohřívač, chladič nebo další přídavný ventilátor.

Plynulou regulací EC-ventilátorů se dosáhne potřebné výměny vzduchu, výsledkem které je dobrá kvalita vzduchu při nízkých výdajích za energii.

Vstupy a výstupy EC-Vent CB (control board):

• 3 x vstup digital / 0...10V nebo PT1000
• 3 x výstup digital nebo 0...10V
• 1 x vstup otáčky motoru pro Alarm
• 1 x výstup signál pro motor, PWM
• 24V DC napájení pro snímače a klapky

Regulátor Systemair EC-Vent CB je vhodný pro použití v kombinaci s EC ventilátory do kruhového potrubí Systemair.
