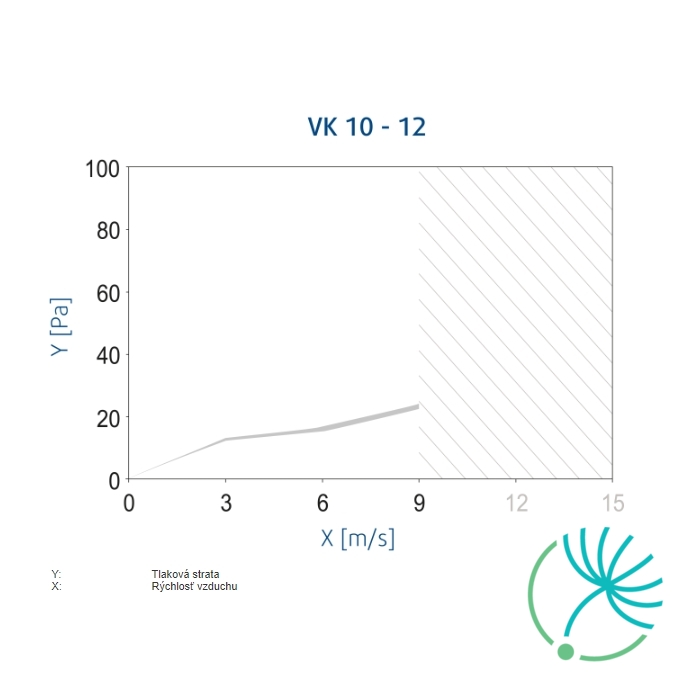

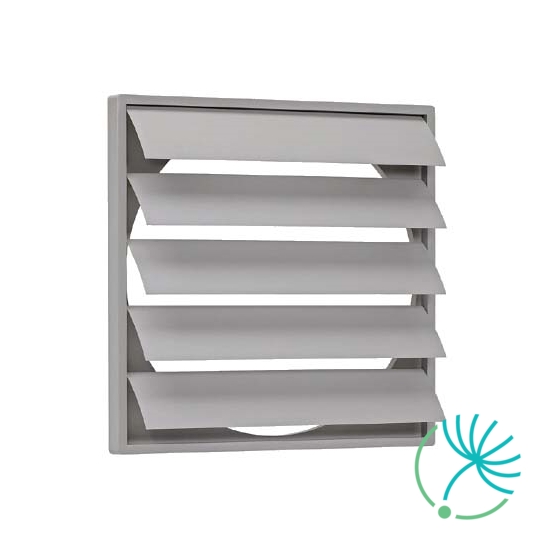

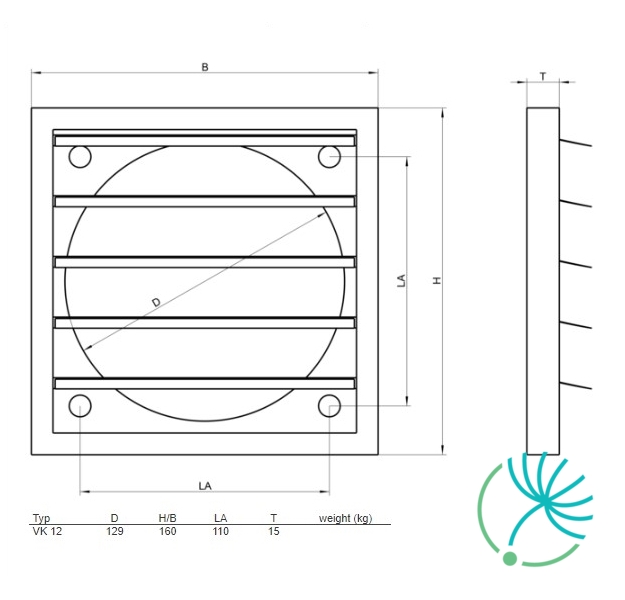

Systemair VK-12 žaluzie

Systemair RVK 160E2 sileo kruhový ventilátor je určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s vysoce účinnými lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair RVK 160E2 sileo je vyrobený z plastu (propylen PP s 30% podílem skelných vláken). Těsnost pláště ventilátoru a připojovací krabice s krytím IP44 umožňuje použití ventilátoru i ve vlhkém prostředí.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997
• Součástí balení je i montážní konzola

Regulace kruhového ventilátoru Systemair 160E2 sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair RVK 160E2 sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair VKK 315 žaluzie nebo i zpětná klapka je určená pro montáž do kruhového potrubí.

Skříňka VKK 315 je vyrobená z pozinkovaného ocelového plechu. Uvnitř se nachází klapka zhotovená ze super polyamidového materiálu, který je odolný i proti různým povětrnostním vlivům.

Robustní konstrukce zajišťuje dostatečnou odolnost, takže lamely nemohou deformovat ani uvolnit.

Instalace klapky VKK pouze ve vodorovné poloze. Maximální rychlost vzduchu 12 m/s.

Dodává se ve velikostech: 100-400 mm.

Systemair VKK 315 žaluzie je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Střešní ventilátor DVCI 400-P využívá technologii EC motorů s externím rotorem, které mají dozadu zahnuté lopatky. Motor je uložený na účinných tlumičích vibrací.

Plášť střešního ventilátoru DVCI 400-P je vyrobený z hliníku a základová deska z pozinkovaného ocelového plechu, který je na povrchu upravený práškovou barvou.

Oběžné kolo je vyrobené z polypropylenu PP.

Střešní ventilátor DVCI 400-P zahrnuje integrovaný regulátor konstantního tlaku, který řídí otáčky ventilátoru v závislosti na zátěži - změně tlaku v potrubním systému.

Dvěma integrovanými potrenciometry lze nastavit dvě hodnoty tlaku (den/noc) s možností přepínání mezi denním a nočním režimem prostřednictvím externího kontaktu.

Typy střešních ventilátorů Systemair DVCI:

- S - Standardní verze

- P - Verze s vestavěnou tlakovou regulací

Kruhový ventilátor Systemair KVK Slim 100 je jednostranně sací radiální ventilátor, který má motor s vnějším rotorem a dopředu zahnuté lopatky.

Motor a oběžné kolo kruhového ventilátoru jsou montovány na odnímatelném krytu ventilátoru, čímž se stává údržba a čištění mnohem jednodušší. Tepelná ochrana motoru je zajištěna vestavěnými termokontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair KVK Slim 100 je zhotoven z pozinkovaného ocelového plechu. Odnímatelný kryt ventilátoru je izolován 40 mm vrstvou minerální vlny.

Montáž:

• Instalace na potrubí je možná v libovolné poloze díky rychloupínací sponě FK

Kruhový ventilátor Systemair KVK Slim 100 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair CB 250-9,0 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 250-9,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 250 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair prio 200 E2 kruhový ventilátor je určen pro montáž do potrubí. Motor má diagonální, aerodynamicky optimalizované oběžné kolo s vysokou účinností a nízkou hladinou hluku. Motor má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair prio 200 E2 je vyroben ze speciálního kompozitního materiálu s třídou těsnosti C.

Montáž:

• Instalace je možná v libovolné poloze.
• Při instalaci ve vlhkém prostředí je doporučená instalace časového spínání
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997
• Jako příslušenství je k dispozici montážní konzola

Regulace kruhového ventilátoru Systemair prio 200 E2 je umožněna buď pomocí frekvenčního měniče se sinus filtrem, 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair prio 200 E2 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair LDC 200-900 je tlumič hluku pro kruhové potrubí. Je vhodný pro použití v kombinaci s kruhovými ventilátory Systemair.

Systemair LDC je jednoduše integrovatelný tlumič do kruhového potrubí, který výrazně tlumí hluk v potrubí. Připojovací hrdla jsou vybavená gumovým těsněním. Pokud je potřebný vyšší útlum, je možné použít dva tlumiče za sebou. Tlumič dosahuje nejefektivnějšího výkonu, když je umístěný přímo za ventilátor nebo za ohyb. V případě potřeby tlumení hluku v potrubí, ale i hluku, který proniká ven do okolí, by měl být tlumič použitý spolu s izolovaným typem ventilátoru.

Systemair CB 400-9,0 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 400-9,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 400 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair RTRD 4 je 5-stupňový transformátor pro ventilátory s napájecím napětím 400V s vyvedenými tepelnými kontakty TK.

Regulace otáček ventilátoru probíhá změnou výstupního napětí pomocí přepínače na přední straně regulátoru. Na přední straně regulátoru se nachází také kontrolka, která signalizuje provoz transformátoru. Plášť regulátoru je zhotovený z plastu.

Transformátor disponuje vestavěným relé tepelné ochrany, které přeruší napájecí napětí ventilátoru pokud dojde k rozepnutí tepelných kontaktů TK ve vinutí motoru. Relé nemá funkci automatického restartu. Přepnutím přepínače po dostatečném ochlazení motoru do polohy „0" na přibližně 10 sekund je možné znovu zapnout síťové napájení ventilátoru.

Při přerušení obvodu vstupní svorky na prostorový termostat RT a protimrazovou ochranu FS přeruší napájecí napětí ventilátoru. Svorky RT a FS jsou standardně propojené. Obnovení činnosti transformátoru po rozpojení svorek FS a RT je totožné jako při přerušení obvodu s tepelnými kontakty TK.

Regulátor má výstupní svorky na 230V pro připojení ať už servopohonů uzavíracích klapek, el. ohřívačů nebo jiného externího zařízení. Na výstupních svorkách je při polohách přepínače 1 až 5 vždy 230V. Výstupní svorky U1, V1, W1 spínací fáze L 230V bez napětí jen v poloze 0 nebo při přerušení obvodu na svorkách RT, FS a TK.

Resetování resp. výměna pojistky je možná z vnější strany regulátoru.

Regulátor Systemair RTRD 4 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Kruhový ventilátor Systemair KVK Slim 315 je částečně izolovaný ventilátor určený k montáži do kruhového potrubí.

Kruhový ventilátor má odnímatelné víko, díky čemuž se snadno udržuje. Víko ventilátoru je zároveň izolované, díky čemuž dosahuje nižší hladiny hluku. Tepelná ochrana motoru je zajištěna integrovanými tepelnými kontakty s manuálním resetem (odpojením napájení).

Plášť kruhového ventilátoru Systemair KVK Slim 315 je zhotoven z Aluzinku s korozivní třídou C4.

Montáž:

• Instalace je možná v libovolné poloze
• Jednoduchá montáž
• Montážní konzola je součástí balení
• Jako příslušenství lze zakoupit rychloupínací spony FK, které nejen usnadní montáž, ale i zabrání přenosu vibrací do potrubí

Ventilátor je možné regulovat podle aktuálních požadavků pomocí snímačů a regulátorů CO2, teploty, vlhkosti, ale i snímače pohybu a VAV. Manuálně se otáčky kruhového ventilátoru dají řídit pomocí potenciometru (plynulé řízení otáček), nebo 5-stupňového transformátoru (krokové řízení otáček).

Kruhový ventilátor Systemair KVK Slim 315 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair FFR 250 je filtrační kazeta určena pro standardní typy kapesních filtrů G3, F5 a F7. Systemair FFR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FFR 250 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit. Filtrační kazeta disponuje připojovacími místy pro měření tlakové ztráty.

Kapesní filtry BFR třídy G3, F5 a F7 se objednávají samostatně. Doporučená konečná tlaková ztráta pro filtry G3 170Pa, pro filtry F5 200Pa a pro F7 250Pa.

Kruhový ventilátor Systemair KV DUO 150 EC je zdvojený radiální ventilátor, což znamená, že je nejen provozní, ale i bezpečnostní. Ventilátor disponuje jedním beznapěťovým výstupem pro alarmové hlášení v případě poruchy.

Kruhový ventilátor má vysokoúčinný EC motor s dozadu zahnutými lopatkami a připojovací elektrickou krabicí s krytím IP65.

Plášť kruhového ventilátoru Systemair KV DUO 150 EC je zhotoven z aluzinkového plechu, díky čemuž jsou velmi dobře akusticky izolované. V plášti motoru je zabudovaná elektronika.

Montáž:

• Jednoduché připojení na kruhové potrubí díky rychlosponám FK
• Vhodné na střešní montáž ve venkovním prostředí

Otáčky kruhového ventilátoru lze regulovat signálem 0-10V.

Kruhový ventilátor Systemair KV DUO 150 EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).
