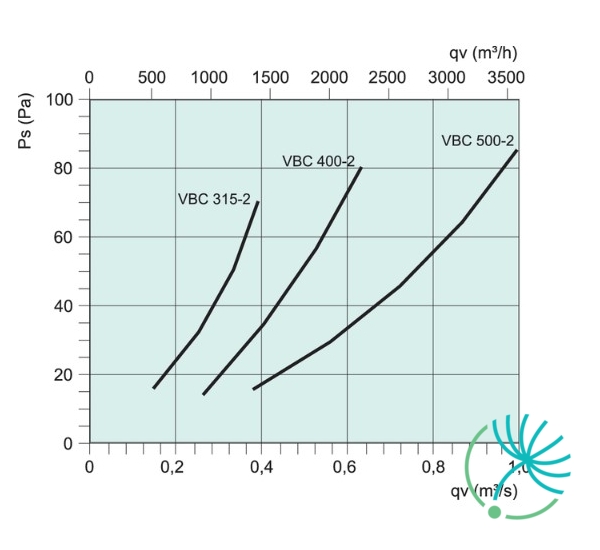

Systemair VBC 315-2 vodní ohřívač pro kruhové potrubí

Systemair PFR 315 Coarse 50% je plochý filtr určený pro filtrační kazety Systemair FGR 315.

Třída filtrace: EU3/G3.

Rozměr: 355x338 - s rámečkem.

Systemair RTRDU 4 je 5-stupňový transformátor pro ventilátory s napájecím napětím 400V s vyvedenými tepelnými kontakty TK.

Regulace otáček ventilátoru probíhá změnou výstupního napětí pomocí dvou přepínačů na přední straně regulátoru. Jeden přepínač je určený pro vysoké a druhý pro nízké otáčky. Vysoké nebo nízké otáčky se přepínají přes externí přepínač, jako je např. prostorový termostat RT nebo časový spínač. Na přední straně regulátoru se nachází také kontrolka, která signalizuje provoz transformátoru. Plášť regulátoru je zhotovený z plastu.

Transformátor disponuje vestavěným relé tepelné ochrany, které přeruší napájecí napětí ventilátoru pokud dojde k rozepnutí tepelných kontaktů TK ve vinutí motoru. Relé nemá funkci automatického restartu. Přepnutím přepínače po dostatečném ochlazení motoru do polohy „0" na přibližně 10 sekund je možné znovu zapnout síťové napájení ventilátoru.

Při přerušení obvodu vstupní svorky na prostorový termostat RT a protimrazovou ochranu FS přeruší napájecí napětí ventilátoru. Svorky RT a FS jsou standardně propojené. Obnovení činnosti transformátoru po rozpojení svorek FS a RT je totožné jako při přerušení obvodu s tepelnými kontakty TK.

Regulátor má výstupní svorky na 230V pro připojení ať už servopohonů uzavíracích klapek, el. ohřívačů nebo jiného externího zařízení. Na výstupních svorkách je při polohách přepínače 1 až 5 vždy 230V. Výstupní svorky U1, V1, W1 spínací fáze L 230V bez napětí jen v poloze 0 nebo při přerušení obvodu na svorkách RT, FS a TK.

Resetování resp. výměna pojistky je možná z vnější strany regulátoru.

Regulátor Systemair RTRDU 4 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Kruhový ventilátor Systemair KVK Silent 125EC je jednostranně sací radiální ventilátor vhodný na překonávání vyšších tlakových ztrát při vysoké účinnosti ventilátoru.

Kruhový ventilátor má bezúdržbový EC motor s dozadu zahnutými lopatkami. Motor a oběžné kolo jsou montovány na výklopných dvířkách, čímž se stává údržba a čištění mnohem jednodušší. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair KVK Silent 125EC je zhotoven z pozinkovaného ocelového plechu. Ventilátor je izolován 50 mm vrstvou minerální vlny upevněné perforovaným ocelovým plechem.

Montáž:

• Instalace na potrubí je možná v libovolné poloze díky rychloupínací sponě FK

Otáčky kruhového ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod.

Kruhový ventilátor Systemair KVK Silent 125EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Kruhový ventilátor Systemair KVK Slim 100EC je jednostranně sací radiální ventilátor, který má vysoce účinný EC motor s vnějším rotorem a dopředu zahnuté lopatky.

Kruhový ventilátor má motor a oběžné kolo montované na odnímatelném krytu ventilátoru, čímž se stává údržba a čištění mnohem jednodušší. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Skříň kruhového ventilátoru Systemair KVK Slim 100EC je zhotovena z pozinkovaného ocelového plechu. Odnímatelný kryt ventilátoru je izolován 40 mm vrstvou minerální vlny.

Montáž:

• Instalace na potrubí je možná v libovolné poloze díky rychloupínací sponě FK

Otáčky kruhového ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod.

Kruhový ventilátor Systemair KVK Slim 100EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Systemair TT-S1 je přídavný modul k elektronickému regulátoru ohřevu TTC v případě, že je požadována vyšší potřeba ohřevu než 17kW (25A).

Jedná se o binární jednokrokový regulátor, který je instalován přímo do skříně TTC. Je určen pro výstupy od 17-34kW - 400V 3~.

Regulátor TTC s přídavným modulem TT-S1 může být použit v obvodech s max. příkonem 34kW při 400V, přičemž se celková zátěž rozdělí na dvě části. TTC reguluje 55 % zátěže. V případě, že není požadavek na ohřev příliš vysoký, reguluje zátěž TTC. Přídavný modul TT-S1 se zapojí až v případě, kdy TTC pracuje s maximální zátěží déle než 2 minuty. Maximální zátěž je možné dosáhnout při současné práci TTC a TT-S1.

Systemair CB 160-5,0 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 160-5,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 160 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair VBC 200-3 je vodní ohřívač určený pro kruhové potrubí.

Vodní ohřívač je kalibrovaný pro montáž do horizontálního/vertikálního potrubí s možností výběru směru proudění vzduchu.

Plášť ohřívače je vyrobený z ocelového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 200-3 má odnímatelný kryt kvůli zjednodušení čištění výměníku. Tento trojřadý výměník je zhotovený z měděných trubek s hliníkovým žebrováním.

Vodní ohřívač Systemair VBC 200-3 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair BFR 315 Coarse 70% je kapesní filtr určený pro filtrační kazety Systemair FFR 315 a pro vodní ohřívač s filtrem VBF 250.

Rozměr: 332x332x350/3.

Třída filtrace: EU5/F5.

Kruhový ventilátor Systemair KVK Silent 160EC je jednostranně sací radiální ventilátor vhodný na překonávání vyšších tlakových ztrát při vysoké účinnosti ventilátoru.

Kruhový ventilátor má bezúdržbový EC motor s dozadu zahnutými lopatkami. Motor a oběžné kolo jsou montovány na výklopných dvířkách, čímž se stává údržba a čištění mnohem jednodušší. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair KVK Silent 160EC je zhotoven z pozinkovaného ocelového plechu. Ventilátor je izolován 50 mm vrstvou minerální vlny upevněné perforovaným ocelovým plechem.

Montáž:

• Instalace na potrubí je možná v libovolné poloze díky rychloupínací sponě FK

Otáčky kruhového ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod.

Kruhový ventilátor Systemair KVK Silent 160EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Systemair LDC 125-300 je tlumič hluku pro kruhové potrubí. Je vhodný pro použití v kombinaci s kruhovými ventilátory Systemair.

Systemair LDC je jednoduše integrovatelný tlumič do kruhového potrubí, který výrazně tlumí hluk v potrubí. Připojovací hrdla jsou vybavena gumovým těsněním. V případě potřeby vyššího útlumu je možné použít dva tlumiče za sebou. Tlumič dosahuje nejefektivnějšího výkonu v případě umístění přímo za ventilátor nebo za ohyb. V případě potřeby tlumení hluku jak v potrubí tak i hluku, který proniká ven do okolí by měl být tlumič použit spolu s izolovaným typem ventilátoru.

Systemair RETP 6 je regulátor tlaku nebo teploty pro kruhové ventilátory.

Slouží na plynulou regulaci otáček tyristového typu (P-regulace) pro ventilátory s napětím 230V, které mají napěťově regulovatelné motory.

Regulátor Systemair RETP 6 je možné použít v případě vytápění vzduchem například na regulaci prostorové teploty.

Regulátor má vestavěné relé tepelné ochrany, které v případě rozepnutí tepelných kontaktů TK ve vinutí motoru přeruší napájení ventilátoru.

Regulátor Systemair RETP 6 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair K 315 M EC kruhový ventilátor je určen pro montáž do kruhového potrubí. Má nízkoenergetický EC motor s externím rotorem a oběžná kola s lopatkami zahnutými dozadu. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair K 315 M EC je zhotoven z pozinkovaného ocelového plechu s těsností třídy C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost umožňuje instalaci ventilátoru do venkovního prostředí bez ochranné stříšky.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Montážní konzola je součástí balení
• Délka spoje pro připojení na potrubí je 25 mm

Otáčky kruhového ventilátoru Systemair K 315 M EC se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP, nebo regulátoru MTV 1/010.

Kruhový ventilátor Systemair K 315 M EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).
