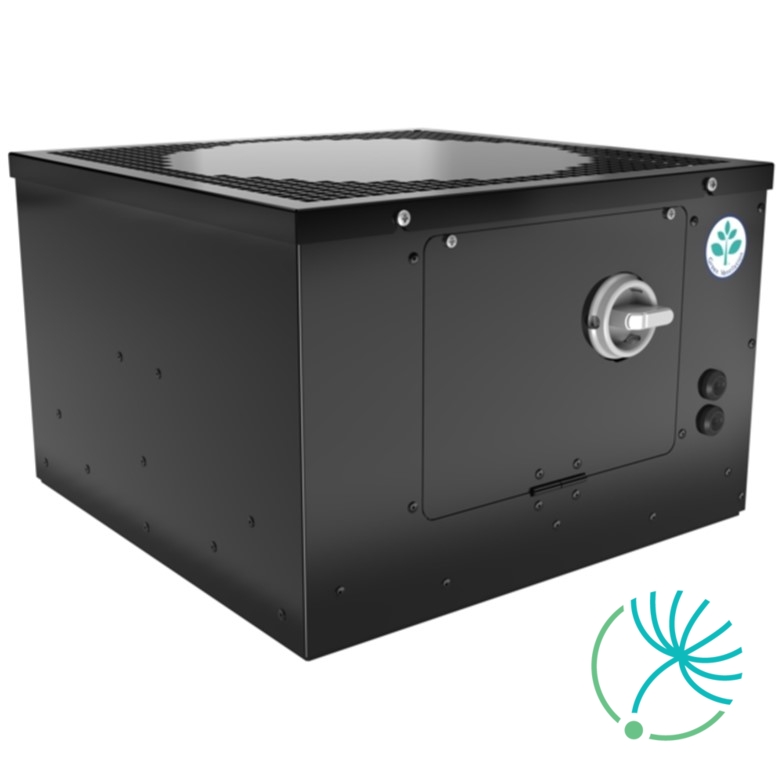

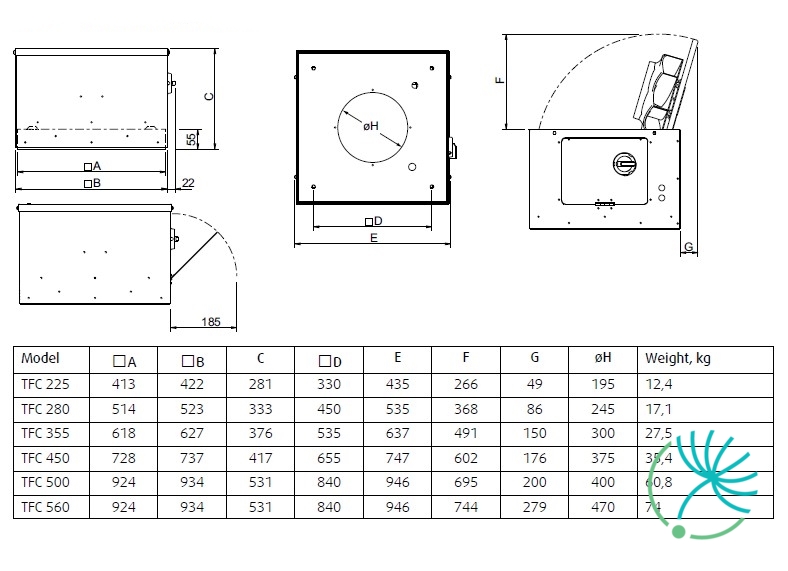

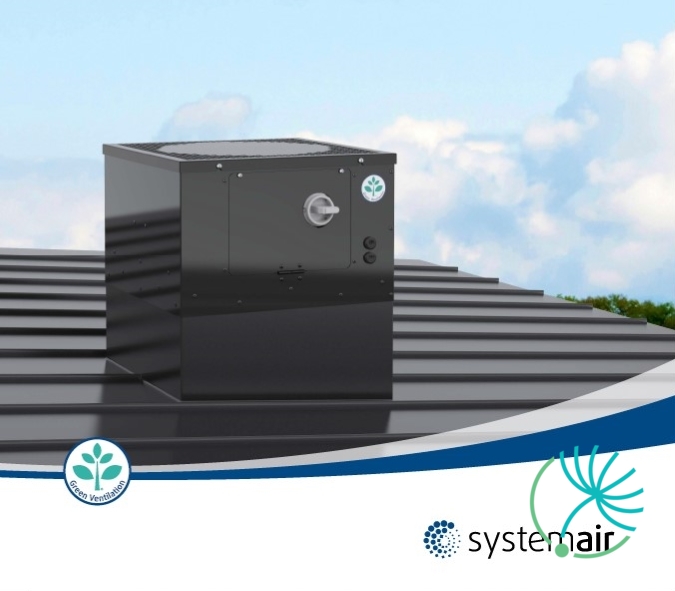

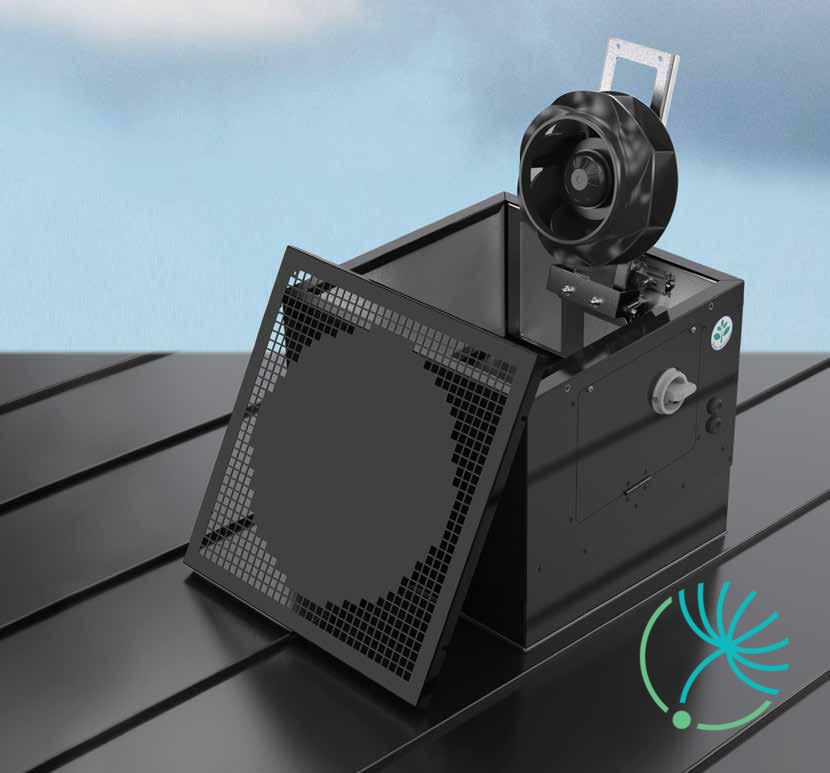

Systemair TFC 355 S střešní ventilátor s EC motorem

Systemair RT 0-30 je elektronický termostat pro měření a nastavení požadované teploty.

Vnitřní relé zajistí sepnutí nebo rozepnutí elektrického obvodu v případě, že teplota překročí případně klesne pod nastavenou hodnotu. Termostat má na měření požadované teploty vestavěné čidlo teploty a svorky na připojené externího čidla TG-K330 nebo TG-R630.

Pokud potřebujete jiný rozsah teplot, je možné k prostorovému termostatu RT 0-30 připojit i externí teplotní čidlo.

Termostat Systemair RT 0-30 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair MTP 10 je potenciometr 10kΩ určený pro manuální regulaci otáček ventilátorů, které disponují vstupem 0-10V.

Ovladač je určený jak pro zapuštěnou (IP44), tak i nástěnnou montáž (IP54).

Maximální teplota okolí: +35 °C.

Ovladač Systemair MTP 10 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair MTV-1/010 je ovládací panel s ovládacím výstupem 0-10V DC. Je určený pro manuální ovládání ventilátorů se vstupem 0-10V.

Ovladač je určený jak pro zapuštěnou, tak i povrchovou montáž. Třída krytí při zapuštěné montáži je IP44 při povrchové montáži s přibalenou krabicí IP54.

Ovladač Systemair MTV-1/010 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair MTP 20, on/off je potenciometr s vypínačem ON/OFF, určený pro regulaci otáček EC ventilátorů s výstupem 0-10V.

Regulace otáček je možná ve 3 stupních. Nastavení přepínače ve stupni 1 a 2 je možné podle požadavku změnit, a to pomocí interního potenciometru. Stupeň 3 je totožný s max a není nastavitelný.

Ovladač je určený jak pro zapuštěnou (IP44), tak i nástěnnou montáž (IP54).

Maximální teplota okolí: +35 °C.

Ovladač Systemair MTP 20, on/off je vhodný pro použití v kombinaci s EC ventilátory do kruhového potrubí Systemair.

Systemair EC-Basic-T je regulátor teploty určený pro 1 a 3 fázové EC ventilátory.

Disponuje vestavěným snímačem teploty a má velmi jednoduchou regulaci dle aktuálního poptávky.

Rozsah nastavení teploty je 5 - 30 °C.

PI regulátor porovnává teplotu v místnosti s nastavenou požadovanou hodnotou (otočným kolečkem) a reguluje otáčky pomocí signálu 0-10V buď přímo nebo reverzně podle nastavení interního přepínače:

• JP1 propojení 1-2 = ohřev (reverzní funkce)
• JP1 propojení 2-3 = chlazení (přímá funkce)

Regulátor má jednoduchou montáž, připojení i nastavení. Splňuje normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor teploty Systemair EC-Basic-T je vhodný pro použití v kombinaci s 1 a 3 fázovými EC ventilátory do kruhového potrubí Systemair.

Systemair EC-Basic-U je regulátor určený pro 1 a 3 fázové EC ventilátory.

Přijímá signál 0-10V z jakéhokoli snímače nebo BMS a má velmi jednoduchou regulaci dle aktuální poptávky.

PI regulátor porovnává vstupní signál s nastavenou požadovanou hodnotou a reguluje otáčky pomocí signálu 0-10V buď přímo nebo reverzně podle nastavení interních přepínačů:

• JP1 propojení 1-2 = reverzní funkce (výstupní signál roste, když aktuální hodnota klesne pod požadovanou hodnotu)
• JP1 propojení 2-3 = přímá funkce (výstupní signál roste, když aktuální hodnota překročí požadovanou hodnotu)

Regulátor má jednoduchou montáž, připojení i nastavení. Splňuje normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor Systemair EC-Basic-U je vhodný pro použití v kombinaci s 1 a 3 fázovými EC ventilátory do kruhového potrubí Systemair.

Systemair S-5EC/FRQ je 5-st. přepínač pro EC ventilátory s možností vypnutí.

Přepínač je určen pro krokovou regulaci ať už EC ventilátorů nebo frekvenčních měničů prostřednictvím vstupu 0-10V.

Je vybaven LED indikací stavu a přídavným potenciometrem na korigování přednastavených hodnot pro jednotlivé kroky.

Přednastavené hodnoty jednotlivých kroků jsou následující:

• Krok 0 = 0 V
• Krok 1 = 2 V
• Krok 2 = 4 V
• Krok 3 = 6 V
• Krok 4 = 8 V
• Krok 5 = 10 V

Regulátor je vhodné použít v kombinaci s frekvenčním měničem Systemair FRQS-E-6A.


Systemair EC-Basic-H je regulátor vlhkosti určený pro 1 a 3 fázové EC ventilátory.

Disponuje vestavěným snímačem vlhkosti a má velmi jednoduchou regulaci dle aktuálního poptávky.

PI regulátor porovnává vlhkost v místnosti s nastavenou požadovanou hodnotou (SW1) a reguluje otáčky pomocí signálu 0-10V buď přímo nebo reverzně podle nastavení interního přepínače:

JP1 propojení 1-2 = reverzní funkce
JP1 propojení 2-3 = přímá funkce

Regulátor má jednoduchou montáž, připojení i nastavení. Splňuje normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor vlhkosti Systemair EC-Basic-H je vhodný pro použití v kombinaci s 1 a 3 fázovými EC ventilátory do kruhového potrubí Systemair.

Systemair EC-Selector je 3-stupňový regulátor pro EC ventilátory se vstupem 0-10V.

Na ovladači se nacházejí potenciometry, kterými se dají nastavit tři úrovně otáček. Přepínání otáček mezi nízkými, středními a vysokými se provádí přes externí spínací kontakt, např. termostat nebo časovač.

Regulátor je vhodné použít v kombinaci s frekvenčním měničem Systemair FRQS-E-6A.

Systemair EC-Vent RU je jednotka s displejem s jednoduchým uživatelským ovládáním určená pro EC ventilátory.

Spolu s EC ventilátorem zjednodušuje regulaci požadovaného řízeného větrání s jednoduchým nastavením i obsluhou.

Systemair EC-Vent se skládá z:

• EC-Vent CB - centrální řídící jednotky (EC-Vent Control board) namontované v blízkosti ventilátoru,
• EC-Vent RU - jednotky s displejem (EC-Vent Room Unit) nacházející se obvykle ve snadno dostupné místnosti.

Tyto jednotky jsou navzájem propojené nízkonapěťovým kabelem.

Pro správnou činnost regulace EC-Vent je potřeba připojení k EC-Vent CB (control board).

Řídící jednotka Systemair EC-Vent RU má zabudovaný snímač vlhkosti a teploty. Umožňuje připojit snímače CO₂, vlhkosti, teploty, pohybu, tlaku atd.

Disponuje režimem "pryč" (away) jakož i zvýšenou funkcí větrání.

Systemair EC-Vent RU nabízí možnost připojení až 5 různých snímačů (analogových nebo digitálních), které detekují skutečně aktuální požadavek na větrání. Jeden parametr, jako např. teplota, může být regulovaný z více různých míst. Je možné kombinovat různé parametry (CO2, vlhkost, teplota, atd.) s regulací ventilátoru buď přímo nebo pomocí naprogramovaného týdenního časovače. Možností je i ruční nadřazené ovládání.

Pomocí zařízení se signálem 0-10V je možné ovládat ohřívač, chladič nebo další přídavný ventilátor.

Plynulou regulací EC-ventilátorů se dosáhne potřebné výměny vzduchu, jejímž výsledkem je dobrá kvalita vzduchu při nízkých výdajích za energii.

Vstupy a výstupy EC-Vent RU (room unit):

• 1 x vstup digital / 0...10V nebo PT1000
• 1 x výstup digital nebo 0...10V
• 1 x interní snímač teploty
• 1 x interní snímač vlhkosti

Regulátor Systemair EC-Vent RU je vhodný pro použití v kombinaci s EC ventilátory do kruhového potrubí Systemair.

Systemair EC-Basic-CO2/T je regulátor teploty určený pro 1 a 3 fázové EC ventilátory.

Kromě vestavěných čidel teploty disponuje i snímačem CO2 a velmi jednoduchou regulací podle aktuální poptávky.

Rozsah nastavení teploty je 5 - 30 °C.

PI regulátor porovnává teplotu v místnosti s nastavenou požadovanou hodnotou (která se nastavuje pomocí otočného kolečka) a reguluje otáčky signálem 1 (0-10V) buď přímo nebo reverzně podle nastavení interních přepínačů:

• JP1 propojení 1-2 = ohřev (reverzní funkce)
• JP1 propojení 2-3 = chlazení (přímá funkce)

Regulátor navíc porovnává i množství CO₂ ve vzduchu s nastavenou hodnotou (SW3) a proporčně reguluje otáčky přímo integračním interním signálem 2 (0-10V).

Výsledný výstupní signál do ventilátoru bude vyšší z obou signálů 1 a 2.

Regulátor má jednoduchou montáž, připojení i nastavení. Splňuje normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor EC-Basic-CO2/T je vhodný pro použití v kombinaci s 1 a 3 fázovými EC ventilátory do kruhového potrubí Systemair.

Systemair EC-Vent CB je centrální řídící jednotka určená pro EC ventilátory.

Spolu s EC ventilátorem zjednodušuje regulaci požadovaného řízeného větrání s jednoduchým nastavením i obsluhou.

Systemair EC-Vent se skládá z:

• EC-Vent CB - centrální řídící jednotky (EC-Vent Control board) namontované v blízkosti ventilátoru,
• EC-Vent RU - jednotky s displejem (EC-Vent Room Unit) nacházející se obvykle ve snadno dostupné místnosti.

Tyto jednotky jsou navzájem propojené nízkonapěťovým kabelem.

Pro správnou činnost regulace EC-Vent je potřeba připojení k EC-Vent RU (room unit).

Řídící jednotka Systemair EC-Vent CB má zabudovaný transformátor 230V/24V a 24V napájení pro klapky a snímače.

Systemair EC-Vent CB nabízí možnost připojení až 5 různých snímačů (analogových nebo digitálních), které detekují skutečně aktuální požadavek na větrání. Jeden parametr, jako např. teplota, může být regulovaný z více různých míst. Je možné kombinovat různé parametry (CO2, vlhkost, teplota, atd.) s regulací ventilátoru buď přímo nebo pomocí naprogramovaného týdenního časovače. Možností je i ruční nadřazené ovládání.

Pomocí zařízení se signálem 0-10V je možné ovládat ohřívač, chladič nebo další přídavný ventilátor.

Plynulou regulací EC-ventilátorů se dosáhne potřebné výměny vzduchu, výsledkem které je dobrá kvalita vzduchu při nízkých výdajích za energii.

Vstupy a výstupy EC-Vent CB (control board):

• 3 x vstup digital / 0...10V nebo PT1000
• 3 x výstup digital nebo 0...10V
• 1 x vstup otáčky motoru pro Alarm
• 1 x výstup signál pro motor, PWM
• 24V DC napájení pro snímače a klapky

Regulátor Systemair EC-Vent CB je vhodný pro použití v kombinaci s EC ventilátory do kruhového potrubí Systemair.

Systemair CXE/AVC Modbus je univerzální regulátor určený pro tyto aplikace: chlazení, klimatizace, větrání a technologie pro čisté prostory. Pro běžné aplikace ve výše zmíněných oblastech je možné využít rychlý start zvolením předprogramovaného provozního režimu.

Požadované otáčky se nastavují přímo na zařízení nebo externě např. signálem 0-10 V.

K regulátoru je možné připojit různé druhy snímačů:

• Tlakové snímače (chlazení) s rozsahem 0-30 bar, 0-50 bar
• Teplotní snímače s rozsahem -27 až +75 °C, měřicí rozsah snímačů -10 až +120 °C
• Diferenční tlakové snímače (klimatizace) s rozsahem 0-6000 Pa, objemový průtok až 65 000 m³/h
• Snímače na snímání průtoku vzduchu s rozsahem 0-1 m/s, 0-10 m/s
• Ostatní snímače, např. kombinované snímače, CO2, signál snímačů 0-10 V / 0-20 mA / 4-20 mA

Aktuální hodnota pořízená snímačem se porovnává s nastavenou hodnotou, přičemž výsledek je převedený na výstupní signál 0-10V. Regulátor disponuje dvěma vestavěnými výstupy 0-10V. Výstupním signálem 0-10V lze ovládat regulátory, frekvenční měniče nebo přímo ovládat otáčky ventilátorů s EC motory. Externí zařízení (frekvenční měniče/EC ventilátory s vestavěným modulem Modbus) se dají aktivovat regulátorem přes rozhraní Modbus-RTU.

Regulátor CXE/AVC Modbus je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair s EC motory.
