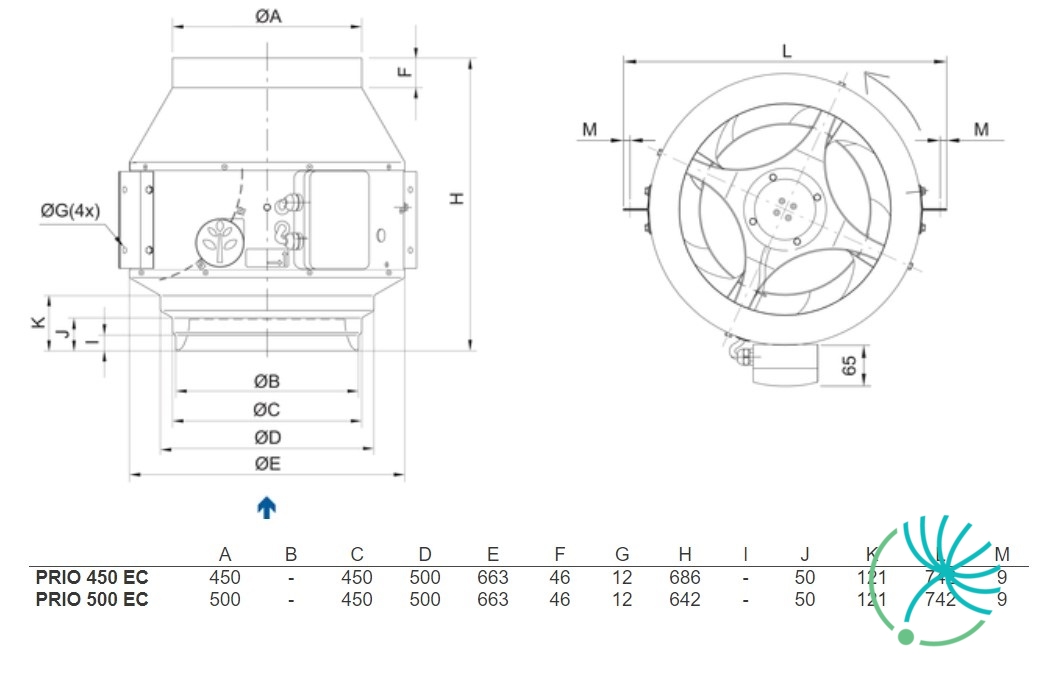

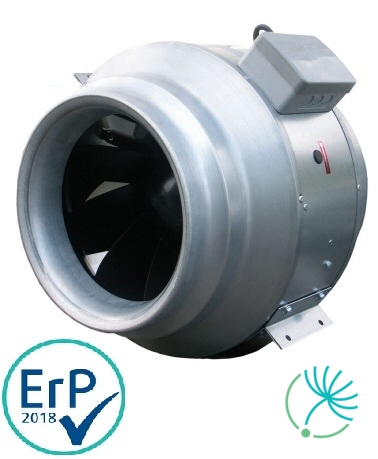

Systemair prio 500 3~ EC kruhový ventilátor

Kruhový ventilátor Systemair KVK Slim 250 je částečně izolovaný ventilátor určený k montáži do kruhového potrubí.

Kruhový ventilátor má odnímatelné víko, díky čemuž se snadno udržuje. Víko ventilátoru je zároveň izolované, díky čemuž dosahuje nižší hladiny hluku. Tepelná ochrana motoru je zajištěna integrovanými tepelnými kontakty s manuálním resetem (odpojením napájení).

Plášť kruhového ventilátoru Systemair KVK Slim 250 je zhotoven z Aluzinku s korozivní třídou C4.

Montáž:

• Instalace je možná v libovolné poloze
• Jednoduchá montáž
• Montážní konzola je součástí balení
• Jako příslušenství lze zakoupit rychloupínací spony FK, které nejen usnadní montáž, ale i zabrání přenosu vibrací do potrubí

Ventilátor je možné regulovat podle aktuálních požadavků pomocí snímačů a regulátorů CO2, teploty, vlhkosti, ale i snímače pohybu a VAV. Manuálně se otáčky kruhového ventilátoru dají řídit pomocí potenciometru (plynulé řízení otáček), nebo 5-stupňového transformátoru (krokové řízení otáček).

Kruhový ventilátor Systemair KVK Slim 250 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair CB 315-9,0 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 315-9,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 315 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Kruhový ventilátor Systemair KVK Silent 125 je jednostranně sací radiální ventilátor vhodný na překonávání vyšších tlakových ztrát při vysoké účinnosti ventilátoru.

Kruhový ventilátor má bezúdržbový EC motor a dozadu zahnuté lopatky oběžného kola. Motor a oběžné kolo jsou montovány na výklopných dvířkách, čímž se stává údržba a čištění mnohem jednodušší. Tepelná ochrana motoru je zajištěna vestavěným tepelným kontaktem s manuálním resetem.

Plášť kruhového ventilátoru Systemair KVK Silent 125 je zhotoven z pozinkovaného ocelového plechu. Ventilátor je izolovaný 50 mm vrstvou minerální vlny upevněné perforovaným ocelovým plechem.

Montáž:

• Instalace na potrubí je možná v libovolné poloze díky rychloupínací sponě FK
• Při montážní poloze, kdy jsou servisní dvířka směrem dolů je nutné brát v úvahu jejich hmotnost

Otáčky kruhového ventilátoru se dají regulovat buď 5-st. regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair KVK Silent 125 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair S-5EC/FRQ je 5-st. přepínač pro EC ventilátory s možností vypnutí.

Přepínač je určen pro krokovou regulaci ať už EC ventilátorů nebo frekvenčních měničů prostřednictvím vstupu 0-10V.

Je vybaven LED indikací stavu a přídavným potenciometrem na korigování přednastavených hodnot pro jednotlivé kroky.

Přednastavené hodnoty jednotlivých kroků jsou následující:

• Krok 0 = 0 V
• Krok 1 = 2 V
• Krok 2 = 4 V
• Krok 3 = 6 V
• Krok 4 = 8 V
• Krok 5 = 10 V

Regulátor je vhodné použít v kombinaci s frekvenčním měničem Systemair FRQS-E-6A.


Systemair PFR 100-160 Coarse 50% je plochý filtr určený pro filtrační kazety Systemair FGR 100, 125, 150 a 160.

Rozměr: 225x195 - s rámečkem.

Třída filtrace: EU3/G3.

Systemair FGR 315 je filtrační kazeta, která má standardní typ plochého filtru F3. Systemair FGR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí.

Filtrační kazeta FGR 315 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit a je možné je objednat i samostatně.

Filtrační kazeta je vhodná na filtrování přiváděného vzduchu v průmyslu a výrobních dílnách nebo na odsávání vzduchu ze sušiček. Doporučená konečná tlaková ztráta pro plochý filtr F3 je 170 Pa.

Kruhový ventilátor Systemair KVK 125 je jednostranně sací radiální ventilátor určený k montáži do potrubí.

Kruhový ventilátor má bezúdržbový motor s vnějším rotorem a dopředu zahnuté lopatky oběžného kola. Tepelná ochrana motoru je zajištěna vestavěným tepelným kontaktem smanuálním resetem.

Plášť kruhového ventilátoru Systemair KVK 125 je zhotoven z pozinkovaného ocelového plechu. Ventilátor je izolován 50 mm vrstvou minerální vlny, která má povrchovou úpravu zabraňující vniknutí vláken do proudu vzduchu.

Montáž:

• Instalace na potrubí je možná v libovolné poloze díky rychloupínací sponě FK, která zabraňuje přenosu chvění na potrubí

Otáčky kruhového ventilátoru se dají regulovat buď 5-st. regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair KVK 125 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair RVK 200E2 sileo kruhový ventilátor je určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s vysoce účinnými lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair RVK 200E2 sileo je vyrobený z plastu (propylen PP s 30% podílem skelných vláken). Těsnost pláště ventilátoru a připojovací krabice s krytím IP44 umožňuje použití ventilátoru i ve vlhkém prostředí.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997
• Součástí balení je i montážní konzola

Regulace kruhového ventilátoru Systemair 200E2 sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair RVK 200E2 sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair REE 1 regulátor je tyristorový plynulý regulátor pro kruhové ventilátory.

Slouží na manuální ovládání otáček ventilátorů pro střídavé indukční motory (univerzální motor a permanentní kondenzátor).

Možnost instalace na omítku v krabici s IP54 nebo pod omítku s IP44.

K regulátoru lze zapojit i více ventilátorů v případě, pokud celková proudová zátěž nevybočí z rozsahu hodnot intenzity proudu. Volba typu regulátoru by měla zohledňovat rozběhový proud ventilátoru. Ventilátory používané s tímto regulátorem musejí být opatřeny vestavěnou ochranou proti přehřátí a měly by být konstrukčně řešeny pro plynulou regulaci otáček pomocí tyristoru.

Regulátor Systemair REE 1 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair VBC 400-3 je vodní ohřívač určený pro kruhové potrubí.

Vodní ohřívač je kalibrovaný pro montáž do horizontálního/vertikálního potrubí s možností výběru směru proudění vzduchu.

Plášť ohřívače je vyrobený z ocelového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 400-3 má odnímatelný kryt kvůli zjednodušení čištění výměníku. Tento trojřadý výměník je zhotovený z měděných trubek s hliníkovým žebrováním.

Vodní ohřívač Systemair VBC 400-3 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair RE 3 je 5-stupňový transformátor pro ventilátory s napájecím napětím 230V bez vyvedených tepelných kontaktů TK.

Regulace otáček ventilátoru probíhá změnou výstupního napětí pomocí přepínače na přední straně regulátoru. Na přední straně regulátoru se nachází také kontrolka, která signalizuje provoz transformátoru.

Regulátor má výstupní svorky na 230V pro připojení ať už servopohonů uzavíracích klapek, el. ohřívačů nebo jiného externího zařízení. Na výstupních svorkách je při polohách přepínače 1 až 5 vždy 230V. Jen v poloze 0 jsou výstupní svorky bez napětí.

Resetování resp. výměna pojistky je možná z vnější strany regulátoru.

Upozornění: Ventilátory s vyvedenými tepelnými kontakty TK musí být vždy připojené na relé tepelné ochrany motoru S-ET 10 (E)!

Regulátor Systemair RE 3 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Střešní ventilátor DVC 355-P využívá technologii EC motorů, které zahrnují externí rotor s integrovanou regulací konstantního tlaku.

Střešní ventilátor DVC 355-P má oběžné kolo vyrobené z polypropylenu PP s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Otáčky střešního ventilátoru DVC 355-P jsou regulované integrovaným regulátorem konstantního tlaku v závislosti na zátěži - změně tlaku v potrubním systému.

Díky dvěma vestavěným potenciometrům lze nastavit požadovanou hodnotu tlaku (den/noc), i s možností externího nastavení přes přídavný kontakt.

Motor je uložený na účinných tlumičích vibrací.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty
