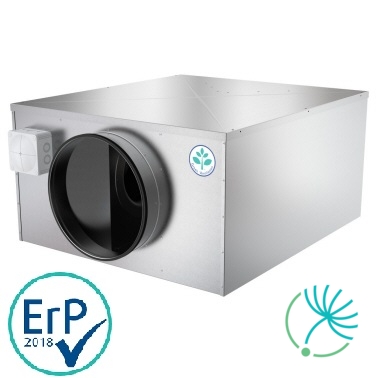

Systemair KV DUO 500 EC kruhový ventilátor

Kruhový ventilátor Systemair KVK DUO 160 je zdvojený, oboustranně sací radiální ventilátor, což znamená, že je nejen provozní, ale i bezpečnostní.

Kruhový ventilátor má motor s vnějším rotorem s dopředu zahnutými lopatkami. Tepelná ochrana motoru je zajištěna vestavěným termokontaktem s vyvedenými vodiči, které musí být připojené na odpovídající relé.

Skříň kruhového ventilátoru Systemair KVK DUO 160 je zhotovena z pozinkovaného ocelového plechu. Vnitřní povrch je chráněn pozinkovaným ocelovým plechem s perforací. Ventilátor je tepelně i akusticky izolovaný 50 mm vrstvou minerální vlny.

Montáž:

• Jednoduché připojení na kruhové potrubí díky rychlosponám FK

Při výpadku ventilátoru je přepnutí ventilátorů nutné řešit ve spolupráci s MaR.

Kruhový ventilátor Systemair KVK DUO 160 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair K 250 L sileo kruhový ventilátor je radiální ventilátor určený pro montáž do potrubí. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair K 250 L sileo je zhotovený z pozinkovaného ocelového plechu. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho potrubní montáž ať už ve venkovním nebo vlhkém prostředí. Ventilátor má korozivní třídu C3.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Balení obsahuje i montážní konzolu a šrouby
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí

Regulace kruhového ventilátoru Systemair K 250 L sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair K 250 L sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair THB 160 černá profilová krycí hlavice slouží jako nasávací nebo výfuková hlavice pro tvarované střešní krytiny.

THB 160 nahrazuje dvojici standardních střešních tašek (jednodrážková střešní krytina).

Ať je sklon střechy jakýkoli, krycí deska se montuje pouze v pravém úhlu k normálu střechy. TUB, tedy spodní desku, je třeba využívat s THB při jakémkoli typu střech. Pohodlnou montáž a demontáž hlavice usnadňují rychloupínací spony střešního nástavce.

Připojovací potrubí o průměru 200 mm je izolované minerální vlnou o tloušťce 30 mm.

THB je vyrobené z pozinkovaného ocelového plechu s černým nebo cihlově červeným práškovým nátěrem. Součást dodávky tvoří základová deska TUB, která se montuje na vnitřní stranu střechy, čímž zamezuje pronikání vody přes otvor ve střeše.

Systemair THB 160 černá profilová krycí hlavice je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair VK-50 je přetlaková žaluzie na výtlak vzduchu určená na stěnovou montáž.

Přetlaková žaluzie je vyrobena z nárazuvzdorného PVC materiálu, který je odolný proti povětrnostním vlivům i ultrafialovému záření.

Žaluzie Systemair VK-50 disponuje profilovanými listy a dokonce i při nízkých rychlostech vzduchu pracuje velmi dobře. Maximální rychlost vzduchu je 12 m/s.

Balení obsahuje šrouby a hmoždinky, což dělá montáž žaluzií velmi jednoduchou.

K dispozici v bledě šedé barvě RAL 7035.

Žaluzie Systemair VK-50 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair CXE/AVC Modbus je univerzální regulátor určený pro tyto aplikace: chlazení, klimatizace, větrání a technologie pro čisté prostory. Pro běžné aplikace ve výše zmíněných oblastech je možné využít rychlý start zvolením předprogramovaného provozního režimu.

Požadované otáčky se nastavují přímo na zařízení nebo externě např. signálem 0-10 V.

K regulátoru je možné připojit různé druhy snímačů:

• Tlakové snímače (chlazení) s rozsahem 0-30 bar, 0-50 bar
• Teplotní snímače s rozsahem -27 až +75 °C, měřicí rozsah snímačů -10 až +120 °C
• Diferenční tlakové snímače (klimatizace) s rozsahem 0-6000 Pa, objemový průtok až 65 000 m³/h
• Snímače na snímání průtoku vzduchu s rozsahem 0-1 m/s, 0-10 m/s
• Ostatní snímače, např. kombinované snímače, CO2, signál snímačů 0-10 V / 0-20 mA / 4-20 mA

Aktuální hodnota pořízená snímačem se porovnává s nastavenou hodnotou, přičemž výsledek je převedený na výstupní signál 0-10V. Regulátor disponuje dvěma vestavěnými výstupy 0-10V. Výstupním signálem 0-10V lze ovládat regulátory, frekvenční měniče nebo přímo ovládat otáčky ventilátorů s EC motory. Externí zařízení (frekvenční měniče/EC ventilátory s vestavěným modulem Modbus) se dají aktivovat regulátorem přes rozhraní Modbus-RTU.

Regulátor CXE/AVC Modbus je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair s EC motory.

Systemair CB 200-3,0 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 200-3,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 200 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair BFR 315 Coarse 70% je kapesní filtr určený pro filtrační kazety Systemair FFR 315 a pro vodní ohřívač s filtrem VBF 250.

Rozměr: 332x332x350/3.

Třída filtrace: EU5/F5.

Systemair RTRD 4 je 5-stupňový transformátor pro ventilátory s napájecím napětím 400V s vyvedenými tepelnými kontakty TK.

Regulace otáček ventilátoru probíhá změnou výstupního napětí pomocí přepínače na přední straně regulátoru. Na přední straně regulátoru se nachází také kontrolka, která signalizuje provoz transformátoru. Plášť regulátoru je zhotovený z plastu.

Transformátor disponuje vestavěným relé tepelné ochrany, které přeruší napájecí napětí ventilátoru pokud dojde k rozepnutí tepelných kontaktů TK ve vinutí motoru. Relé nemá funkci automatického restartu. Přepnutím přepínače po dostatečném ochlazení motoru do polohy „0" na přibližně 10 sekund je možné znovu zapnout síťové napájení ventilátoru.

Při přerušení obvodu vstupní svorky na prostorový termostat RT a protimrazovou ochranu FS přeruší napájecí napětí ventilátoru. Svorky RT a FS jsou standardně propojené. Obnovení činnosti transformátoru po rozpojení svorek FS a RT je totožné jako při přerušení obvodu s tepelnými kontakty TK.

Regulátor má výstupní svorky na 230V pro připojení ať už servopohonů uzavíracích klapek, el. ohřívačů nebo jiného externího zařízení. Na výstupních svorkách je při polohách přepínače 1 až 5 vždy 230V. Výstupní svorky U1, V1, W1 spínací fáze L 230V bez napětí jen v poloze 0 nebo při přerušení obvodu na svorkách RT, FS a TK.

Resetování resp. výměna pojistky je možná z vnější strany regulátoru.

Regulátor Systemair RTRD 4 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair FK 355 je rychloupínací spona, která slouží ke zjednodušení instalace a demontáže kruhových ventilátorů Systemair za účelem čištění, oprav či údržby.

Rychloupínací spona Systemair FK 355 disponuje 8mm hrubou těsnicí neoprenovou vrstvou, která je navržena tak, aby pohlcovala značné množství generovaných vibrací a také zajistila těsnost. Spona je vyrobena z ocelového pozinkovaného plechu. Spona se uzavírá pomocí 2 ks šroubů.

Systemair LDC 315-600 je tlumič hluku pro kruhové potrubí. Je vhodný pro použití v kombinaci s kruhovými ventilátory Systemair.

Systemair LDC je jednoduše integrovatelný tlumič do kruhového potrubí, který výrazně tlumí hluk v potrubí. Připojovací hrdla jsou vybavená gumovým těsněním. Pokud je potřebný vyšší útlum, je možné použít dva tlumiče za sebou. Tlumič dosahuje nejefektivnějšího výkonu, když je umístěný přímo za ventilátor nebo za ohyb. V případě potřeby tlumení hluku v potrubí, ale i hluku, který proniká ven do okolí, by měl být tlumič použitý spolu s izolovaným typem ventilátoru.

Systemair K 200 M sileo kruhový ventilátor je radiální ventilátor určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair K 200 M sileo je zhotovený z pozinkovaného ocelového plechu. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho potrubní montáž ať už ve venkovním nebo vlhkém prostředí. Ventilátor má korozivní třídu C3.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Balení obsahuje i montážní konzolu a šrouby
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí

Regulace kruhového ventilátoru Systemair K 200 M sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair K 200 M sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair VKK 125 žaluzie nebo i zpětná klapka je určená pro montáž do kruhového potrubí.

Skříňka VKK 125 je vyrobená z pozinkovaného ocelového plechu. Uvnitř se nachází klapka zhotovená ze super polyamidového materiálu, který je odolný i proti různým povětrnostním vlivům.

Robustní konstrukce zajišťuje dostatečnou odolnost, takže lamely nemohou deformovat ani uvolnit.

Instalace klapky VKK pouze ve vodorovné poloze. Maximální rychlost vzduchu 12 m/s.

Dodává se ve velikostech: 100-400 mm.

Systemair VKK 125 žaluzie je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.
